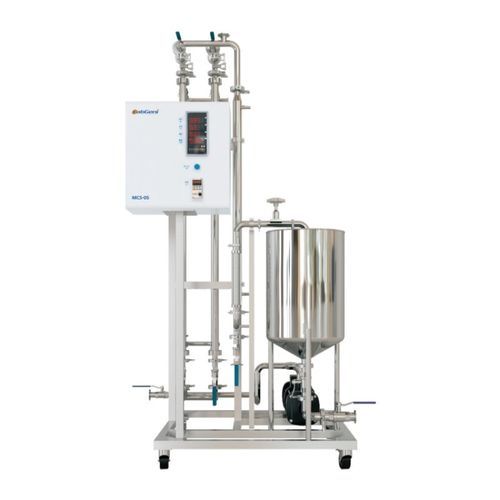

Unité de filtration à membrane MCS-05

pour liquidesde laboratoireécoulement transversal

Description courte
L'appareil d'essai à membrane céramique MCS-05 est une unité pilote de filtration par membrane tubulaire conçue pour la microfiltration, l'ultrafiltration et la fine ultrafiltration. Les tailles de pores et les coupures en poids moléculaire sont sélectionnables pour séparer des particules de 1,4 µm jusqu'à environ 1 kDa. L'unité propose une exploitation simple et flexible ainsi qu'un nettoyage aisé, adaptée aux tests en laboratoire et à la petite production.

Principe de procédé
La filtration par membrane céramique fonctionne en mode filtration en flux croisé. Le liquide d'alimentation circule à grande vitesse à l'intérieur de la membrane tubulaire ; le perméat clarifié contenant les faibles molécules traverse la membrane sous la pression transmembranaire, tandis que le concentrat chargé de macromolécules est rejeté, permettant la séparation, la concentration et la purification.

Caractéristiques

• Supporte les hautes températures — adapté aux procédés en température élevée ; chimiquement stable
• Haute résistance mécanique et large tolérance de pH — résistant aux acides et aux alcalis ; résistant aux solvants organiques et aux oxydants puissants
• Longue durée de vie — coût total d'équipement réduit et bon rapport coût-performance
• Forts facteurs de concentration — réduit la consommation d'eau et les rejets d'effluents
• Modules membraneux stérilisables à la vapeur haute température — adapté à la filtration stérilisante

Longueurs standard de membrane

• Φ10 mm : 250 / 600 / 1201 mm
• Φ20 mm : 1178 mm
• Φ25 mm : 580 / 1178 mm
• Φ41 mm : 1020 mm

Masse molaire / taille de pore
Fine ultrafiltration | Ultrafiltration | Microfiltration
1 kg/mol | 15 kg/mol | 0,14 µm
3 kg/mol | 50 kg/mol | 0,20 µm
5 kg/mol | 150 kg/mol | 0,30 µm
8 kg/mol | 300 kg/mol | 0,45 µm
(tailles supplémentaires de microfiltration) | | 0,80 µm
| | 1,4 µm

Élément membranaire & application
La membrane céramique tubulaire (importée d'origine) est fabriquée à partir de matériaux de haute pureté. Les membranes tubulaires couvrent les plages de microfiltration, ultrafiltration et fine ultrafiltration ; le choix de la membrane dépend de la plage de séparation requise et de la masse moléculaire ou taille de particule cible.

Informations de base

• Modèle : MCS-05
• Débit process : 30-60 L/h
• Élément membranaire : membrane céramique importée d'origine française
• Matériaux en contact : AISI 304 ; tuyau alimentaire
• Cuve de circulation : volume utile V = 30 L

Présentation du système

• MCS-05 est applicable à la microfiltration, ultrafiltration et fine ultrafiltration
• La sélection de membrane permet la séparation de 1,4 µm jusqu'à environ 1 kDa
• Avantages : exploitation simple et flexible ; nettoyage aisé

Groupe moteur

• Pompe importée GRUNDFOS
• Commande par variation de fréquence
• Dispositif de protection haute pression

Enveloppe membrane

• Plage de pH : 0–14
• Température de fonctionnement : < 95 °C
• Pression maximale de service : < 10 bar
• Type de raccord : serrage rapide haute pression

Élément de membrane céramique

• Membrane céramique importée d'origine
• Exemple type : φ25 mm : 580 / 1178 mm
• Plage d'application : microfiltration, ultrafiltration, fine ultrafiltration

Armoire de contrôle électrique

• Surveillance en ligne de la température, de la pression et de la vitesse du liquide
• Contrôleur de fréquence pompe avec affichage en temps réel de la vitesse et de la fréquence
• Alarmes préréglées de température et de pression

Norme des matériaux

• Pièces en contact : AISI 304, tuyau alimentaire ; cuve de circulation
• Pièces non en contact : AISI 304 ; acier au carbone peint selon besoin
• Canalisations : tubes sanitaires inoxydables sans soudure
• Vannes : vannes à boisseau et vannes diaphragme sanitaires de qualité alimentaire
