Système de filtration à membrane MSE-1812

pour liquidespour l'industrie agroalimentairepour produits chimiques

APPLICATION
Applicable aux secteurs biologique, pharmaceutique, agroalimentaire, boissons et aux industries chimiques et de protection de l'environnement.

PRINCIPE DU PROCESSUS
La membrane de perméation est utilisée comme milieu de séparation. Une force motrice est appliquée de part et d'autre de la membrane pour que certains composants du côté alimentation traversent sélectivement la membrane pour séparation et purification.

CARACTÉRISTIQUES

• Fonctionnement à température ambiante : perte minimale des principes actifs, adapté aux substances sensibles à la chaleur
• Pas de changement de phase : préserve les arômes d'origine, faible consommation d'énergie
• Pas de modification chimique : séparation physique sans réactifs ni additifs, pas de contamination
• Bonne sélectivité : séparation à l'échelle moléculaire
• Large applicabilité et grande adaptabilité : petite ou grande échelle, continu ou batch ; procédé simple, exploitation et automatisation faciles

CLASSIFICATION
Divisé en microfiltration (MF), ultrafiltration (UF), nanofiltration (NF) et osmose inverse (RO) selon la taille des pores de la membrane.

PRODUIT

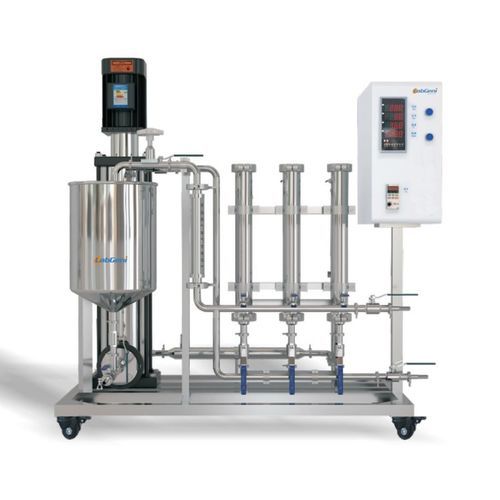

Équipement d'ultrafiltration à membrane en rouleau MSE-1812

INFORMATIONS DE BASE

• Modèle : MSE-1812
• Capacité de traitement : 3 ~ 20 L/h
• Élément membrane : membrane en rouleau importée GE, surface unitaire 0,26 m²
• Unité de puissance : pompe importée GRUNDFOS
• Plage de pression : 0 ~ 16,8 Bar (fréquence réglable)
• Réservoir de circulation : volume utile V = 16 L

APERÇU DU SYSTÈME

• Type laboratoire LABGENI® MSE-1812 (manuel) principalement utilisé pour la séparation et la purification par UF, NF et RO ; applicable à la filtration, décoloration, dessalement, purification et concentration
• Choix de la membrane selon le poids moléculaire/taille des particules ; capacité de séparation d'environ 0,03 μm jusqu'à gammes de poids moléculaire (jusqu'à ≈100 Dalton)
• Avantages : nettoyage et maintenance faciles, grande flexibilité d'utilisation

UNITÉ DE PUISSANCE

• Pompe importée GRUNDFOS
• Contrôle à fréquence variable, réglable de 20 à 50 Hz
• Débit : 200 ~ 1100 L/h
• Pression : 0 ~ 16,8 Bar réglable

COQUE DE MEMBRANE

• 3 parois membranaires parallèles
• Raccordement : bride haute pression à dégagement rapide, pression admissible 20 MPa
• Matériau : AISI 304
• Traitement de surface : extérieur brossé, intérieur poli miroir (grade hygiène alimentaire)

ÉLÉMENTS DE MEMBRANE EN ROULEAU

• 3 membranes en rouleau importées GE
• Modèle : membrane de séparation industrielle 1812, anti-encrassement
• Champ d'application : MF, UF, NF, RO
• Surface unitaire : 0,26 m² ; longueur de l'élément : 298,5 mm
• Options d'ouverture de membrane / MWCO (exemples) : 200KD, 100KD, 10KD, 5KD, 2K, 1K, 600D, 300D, 150D, 100D ; variantes RO et autres disponibles/personnalisables

ARMOIRE DE COMMANDE

• Armoire de contrôle pour instruments de terrain
• Mode de contrôle : contrôle PID instrumenté, réglage automatique
• Capteurs : électrode de température, capteur de pression, moteur à variation de fréquence
• Débitmètre : débitmètre de terrain, réglage manuel
• Instrumentation : affichage intégré + instrument de commande, régulateur à fréquence variable

MATÉRIAU / NORME

• Pièces en contact : AISI 304 et tuyau sanitaire
• Pièces hors contact : AISI 304, acier au carbone peint
• Tuyauterie : tube inox sans soudure sanitaire
• Vannes : vannes à boisseau droit et vannes diaphragme sanitaires de qualité alimentaire

CARACTÉRISTIQUES / SPÉCIFICATIONS TECHNIQUES

• Modèle : MSE-1812
• Capacité de traitement : 3 ~ 20 L/h
• Unité de puissance : pompe importée GRUNDFOS avec contrôle à fréquence variable et protections haute tension
• Pression de travail : 0 ~ 16,8 Bar (réglable)
• Membrane : membranes en rouleau importées GE ×3 ; surface unitaire 0,26 m² ; longueur élément 298,5 mm ; anti-encrassement ; plusieurs options MWCO et RO disponibles
• Vannes & débitmètre : vanne à boisseau sanitaire et débitmètre à rotor
• Tuyauterie : AISI 304 poli sanitaire ; comprend échangeur de chaleur en tube inox
• Commande électrique : surveillance en ligne de la température, pression et débit ; contrôleur de pompe à conversion de fréquence avec affichage vitesse/fréquence en temps réel ; alarmes préréglées température/pression
• Réservoir de circulation : AISI 304, volume utile = 16 L
• Mise à niveau du système : matériaux, échangeur thermique, débitmètre, vannes, pompes personnalisables ; contrôle semi-automatique et automatique possible ; options de contrôle à distance/mobile disponibles selon exigences utilisateur
• Dimensions : 875 × 655 × 1205 mm
• Poids : 70 kg
