Unité de filtration à membrane MCRS-90

pour liquidespour l'industrie agroalimentairepour eau

Présentation du produit

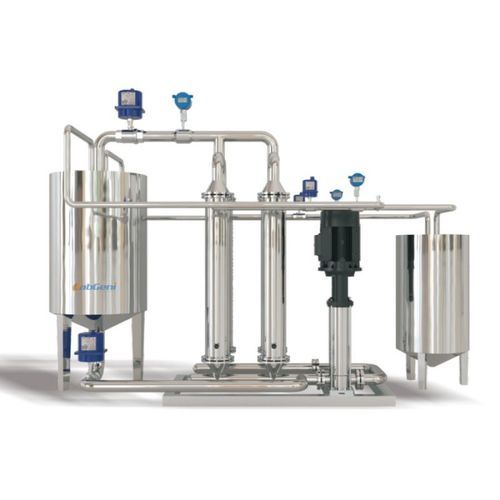

L'appareil expérimental à membrane céramique modèle MCS-90 est conçu pour la microfiltration, l'ultrafiltration et la fine ultrafiltration à l'échelle pilote. Le choix de la membrane dépend de la taille des particules/molécules ciblées, avec une plage d'interception allant de 1,4 μm jusqu'à 1 KD. Le système offre une exploitation flexible et un nettoyage simplifié pour essais laboratoire et petites productions.

Principe de fonctionnement
La technologie utilise une filtration en flux croisé via membrane céramique. Le fluide circule tangentiellement dans les éléments tubulaires/enroulés; le perméat clarifié passe à travers la membrane sous pression, tandis que le concentrât chargé en macromolécules est entraîné par le flux croisé, permettant séparation, concentration et purification.

Caractéristiques

• Résistance aux hautes températures adaptée aux process à température élevée; matériau céramique chimiquement stable
• Grande résistance mécanique, large tolérance pH (0–14), résistant aux acides, aux alcalins, aux solvants organiques et aux oxydants puissants
• Longue durée de vie et coût opérationnel global réduit
• Facteurs de concentration élevés réduisant consommation d'eau et rejets
• Modules membranaires compatibles avec stérilisation vapeur haute température pour applications de filtration stérile

Classification
Plages d'application: microfiltration, ultrafiltration et fine ultrafiltration selon la taille des pores et le seuil de coupure moléculaire.

À PROPOS DE LA MEMBRANE CÉRAMIQUE TUBULAIRE TAMI
Les membranes tubulaires TAMI sont fabriquées à partir de matériaux de haute pureté et proposées en différentes géométries pour répondre aux exigences de process. Elles couvrent les applications de microfiltration à fine ultrafiltration.

Longueurs standard des membranes
Φ10 mm: 250 / 600 / 1201 mm
Φ20 mm: 1178 mm
Φ25 mm: 580 / 1178 mm
Φ41 mm: 1020 mm

Poids moléculaire de la membrane (exemples d'interception)
Fine ultrafiltration | Ultrafiltration | Microfiltration
1 kg/mol | 15 kg/mol | 0.14 μm
3 kg/mol | 50 kg/mol | 0.20 μm
5 kg/mol | 150 kg/mol | 0.30 μm
8 kg/mol | 300 kg/mol | 0.45 μm
– | – | 0.80 μm
– | – | 1.4 μm

Domaine d'application
Convient pour clarification, fractionnement, concentration et élimination de particules ou macromolécules dans des essais pilotes en chimie, agroalimentaire, pharmaceutique et traitement des eaux.

Sélection de la membrane
Choisir la taille de pore ou le seuil de coupure en fonction de la taille des particules/molécules ciblées et des performances de séparation souhaitées (micro à ultrafiltration).

Informations de base
Modèle : MCS-90
Capacité de process : 500–2000 L/h
Élément membrane : membrane céramique tubulaire/enroulée importée (original; format roll-type 1812 référencé)
Matériaux en contact : acier inox AISI 304, tuyaux alimentaires pour parties mouillées
Cuve de circulation : volume utile V = 1500 L

Spécifications techniques

• Désignation : série MCS
• Capacité de process : 500–2000 L/h
• Élément membrane : membrane céramique importée; éléments tubulaires/enroulés typiques (ex. longueur 1178 mm; φ25 mm courant)
• Chargement d'éléments : ex. 37 éléments (dépend de la configuration)
• Surface membrane par élément (ex.) : 0,25 m²
• Précision d'interception : environ 1,4 μm jusqu'à 1 KD selon sélection
• Plage de pression de service (coquille membrane) : 0–25 bar; pression de service max < 10 bar (équipement dimensionné); pression d'éclatement > 95 bar (selon élément)
• Tolérance pH : matériaux céramiques compatibles pH 0–14
• Groupe pompe : pompe GRUNDFOS (importée) réglable 0–25 bar; variateur de fréquence et affichage; protection haute pression
• Armoire de commande : surveillance en ligne température, pression et vitesse d'écoulement; variateur avec affichage en temps réel et alarmes préréglées
• Matériaux — parties mouillées : AISI 304 poli sanitaire; tuyaux alimentaires selon spécification; châssis non mouillés : AISI 304 ou acier carbone revêtu
• Canalisations et vannes : tubes inox sans soudure sanitaires; vannes à bille sanitaires et vannes diaphragme alimentaires; débitmètre à rotor
• Cuve de circulation : AISI 304, volume utile 1500 L (ex.)
• Échangeur thermique : tuyauterie inox selon besoin
• Encombrement (ex.) : env. 3,51 m × 2,1 m × 2,8 m (selon configuration)
• Types/longueurs de membranes disponibles : φ25 mm (580 / 1178 mm); autres diamètres/longueurs disponibles
• Plages de séparation applicables : microfiltration, ultrafiltration et fine ultrafiltration; seuils de coupure moléculaire sélectionnables d'environ 1 KD aux tailles microfiltration
