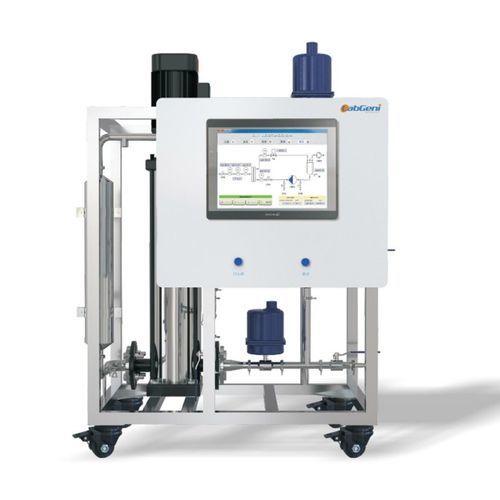

Unité de filtration à membrane MSE-A1812

pour l'industrie agroalimentairepour eaupour traitement des eaux usées

APPLICATION
Applications : industries biologiques, pharmaceutiques, agroalimentaires, boissons et protection de l'environnement chimique.

Principe de fonctionnement
Une membrane de perméation est utilisée comme milieu de séparation ; une force motrice est appliquée de part et d'autre de la membrane pour permettre le passage sélectif de composants à travers celle-ci, obtenant séparation et purification.

Caractéristiques
Fonctionne à température ambiante - Très faible perte d'ingrédients actifs, particulièrement adaptée aux substances thermosensibles.
Pas de changement de phase - Conservation des arômes d'origine et consommation d'énergie très faible.
Pas de réactions chimiques - Procédé de séparation physique sans réactifs ni additifs, produits non contaminés.
Bonne sélectivité - Séparation des matériaux à l'échelle moléculaire.
Large champ d'application et forte adaptabilité - Déploiement à petite ou grande échelle, continu ou intermittent, procédé simple, exploitation facile et automatisation aisée.

Classification
Divisé en microfiltration (MF), ultrafiltration (UF), nanofiltration (NF) et osmose inverse (RO) selon la taille des pores de la membrane.

Informations de base

• Modèle : MSE-A1812
• Capacité de traitement : 2 ~ 7 L/H
• Élément de membrane : membrane en rouleau GE importée ; surface unitaire 0,26 m²
• Unité de puissance : pompe importée GRUNDFOS, 0 ~ 26 Bar (fréquence réglable)
• Cuve de circulation : volume effectif V = 10 L

Aperçu du système

• Type laboratoire LABGENI® MSE-A1812 (Automatique) utilisé principalement pour la séparation et la purification par UF, NF et RO ; utilisable pour filtration, décoloration, désalinisation, purification et concentration.
• Le choix de la membrane se fait en fonction du poids/diamètre moléculaire : applicable pour des matériaux d'environ 0,03 μm jusqu'à des séparations à l'échelle moléculaire.
• Conçu pour un nettoyage et une maintenance faciles et une utilisation flexible.

Unité de puissance (résumé)
Pompe GRUNDFOS importée ; contrôle par variateur de fréquence réglable de 20 à 50 Hz ; débit 200 ~ 1100 L/H ; pression réglable 0 ~ 26 Bar.

Membrane et enveloppe (résumé)
3 parois de membrane en parallèle ; raccord par bride serrage rapide haute pression (classe 20 MPa) ; matériau de l'enveloppe AISI 304 ; surface externe brossée, intérieur poli miroir ; grade hygiène alimentaire.

Éléments membranaires en rouleau (résumé)
3 membranes en rouleau GE importées ; modèle 1812 pour séparation industrielle, anti-encrassage. Couvre MF, UF, NF, RO. Compatible avec membranes 1812 d'autres marques (y compris équivalents domestiques) selon demande utilisateur.

Armoire de contrôle (résumé)
Armoire instrumentale terrain ; contrôle PID avec réglage automatique ; capteurs : électrode température, capteur de pression, moteur à variation de fréquence ; débitmètre (terrain) ; instrument : écran multifonction + instrument de contrôle et variateur.

Matériaux et tuyauterie (résumé)
Parties en contact : acier inox AISI 304 et flexibles sanitaires. Parties non en contact : AISI 304 avec carbone + peinture par pulvérisation. Canalisation : tubes inox sanitaires sans soudure. Vannes : vannes à boisseau sanitaire de passage direct et vannes à diaphragme de qualité alimentaire.

Résumé des spécifications (haut niveau)
Capacité de traitement : 2 ~ 7 L/h
Unité de puissance : pompe GRUNDFOS importée, commande par variateur avec protections haute tension
Pression de travail : 0 ~ 26 bar réglable
Élément de membrane : membranes en rouleau GE importées (1 pièce standard), surface unitaire 0,26 m², longueur élément 298,5 mm ; enveloppe membrane AISI 304 ; résistance à la pression 20 MPa ; précision d'interception >95% (test standard) ; exemples de MWCO : 200KD, 100KD, 10KD, 5KD, 2K, 1K, 600D, 300D, 150D, 100D, RO (personnalisable)
Vannes & débitmètre : vannes automatiques importées ; débitmètre massique liquide importé
Armoire électrique : module de contrôle SIEMENS PLC ; écran tactile 15" HD ; contrôle et enregistrement température/pression/débit/fréquence pompe ; enregistrement/export des courbes et données ; alarmes préréglées température et pression
Cuve de circulation : AISI 304, volume effectif 10 L
Options d'évolution : personnalisation matériaux, échangeur thermique, débitmètre, vannes, pompe et système de contrôle ; semi-automatique ou totalement automatique ; options de contrôle distant/mobile personnalisables
Dimensions : 630 x 580 x 1100 mm
Poids : 46 kg

Remarques
Le système peut être adapté : matériaux, échangeur thermique, débitmètre, vannes, pompes et systèmes de contrôle peuvent être personnalisés selon les procédés et environnements utilisateurs. Le type de membrane et le calibre des pores doivent être choisis selon l'objectif de séparation et le MWCO souhaité.

caractéristiques / spécifications techniques

• Modèle : MSE-A1812
• Capacité de traitement : 2 ~ 7 L/h
• Élément de membrane : membrane en rouleau GE importée ; surface unitaire 0,26 m² ; longueur élément 298,5 mm ; types de membrane : MF/UF/NF/RO (MWCO personnalisable)
• Unité de puissance : pompe GRUNDFOS importée ; commande à fréquence variable (20–50 Hz) ; débit 200–1100 L/h ; pression réglable 0–26 bar
• Enveloppe et tuyauterie : acier inox AISI 304 ; bride haute pression à déclenchement rapide ; tuyauterie inox sanitaire sans soudure ; polissage intérieur
• Cuve de circulation : AISI 304, volume effectif 10 L
• Vannes et instruments : vannes à boisseau automatiques importées et débitmètre massique liquide ; vannes à diaphragme disponibles
• Contrôle : SIEMENS PLC ; écran tactile 15" ; contrôle PID température/pression ; régulation fréquence pompe ; enregistrement et export de données ; alarmes préréglées
• Dimensions (LxPxH) : 630 x 580 x 1100 mm
• Poids : 46 kg
• Options : systèmes semi/totalement automatiques, contrôle distant/mobile, échangeurs et composants personnalisés
