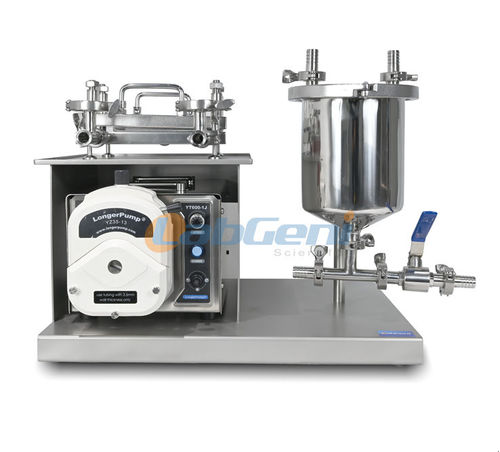

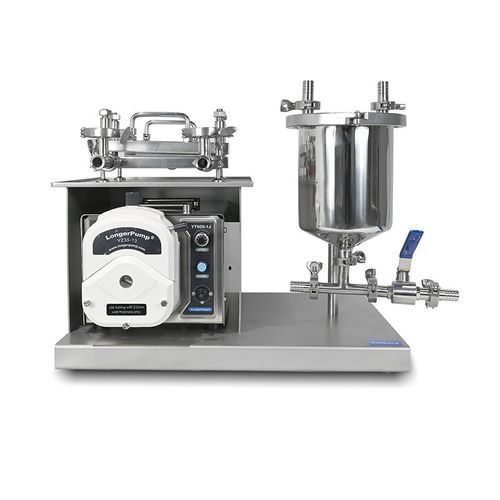

Unité d'ultra-filtration à particules BIO-TFF05

à membraneà plaquesavec pompe de filtration

Description courte

• Conçu pour des modules de membrane plate de 0,5 m²
• Unité TFF de paillasse pour microfiltration et ultrafiltration
• Compatible avec les membranes des grandes marques (Merck, Pall, Sartorius, LabGeni)
• Chimies de membrane compatibles : Biomax, PLCCC, PLCGC, PLCTK, PVDF, cellulose modifiée
• MWCO / tailles prises en charge : 5 kDa, 8 kDa, 10 kDa, 30 kDa, 50 kDa, 100 kDa, 300 kDa, 500 kDa, 0,2 µm
• Module d'autocontrôle (PLC/HMI) en option
• Structure : SS304 ; pièces en contact avec le produit : AISI 316 / 316L

Présentation du système
La filtration tangentielle (TFF), ou filtration en flux croisé (CFF), oriente l'écoulement tangentiel sur la surface de la membrane plate pour générer un cisaillement qui limite la formation de gâteau et stabilise la vitesse de filtration. Le BIO-TFF05 est un ensemble TFF compact de paillasse destiné à la R&D et aux essais pilotes, permettant la microfiltration et l'ultrafiltration avec des plaques de membrane plate de type boîte.

Applications

• Récolte cellulaire et clarification des liquides de culture
• Récupération, concentration et échange de tampon pour anticorps et protéines recombinantes
• Concentration et diafiltration/désalage de protéines, peptides et acides nucléiques (ADN/ARN/oligonucléotides)
• Élimination de particules et petites impuretés dans l'eau, les tampons ou les milieux ; dialyse continue à volume égal

Caractéristiques du système

• Récupération élevée des échantillons tout en préservant l'activité biologique
• Flux stable avec recirculation continue pour éviter la formation de couche de gel sur la membrane
• Chemin d'industrialisation simplifié du labo à la production afin de réduire les délais
• Support universel en acier inox compatible avec les principaux modules de membranes plates ; permet 1 à 3 plaques
• Conception modulaire ; configuration pompe/membrane sélectionnable selon le procédé
• Châssis inox avec réservoir matière première pour alimentation par siphon et exploitation aseptique continue

Composants / Unité d'entraînement

• Pompe péristaltique (qualité industrielle)
• Débit max : 2 L/min ; Pression max : 0,3 MPa
• Contrôle : marche/arrêt, sens de rotation, réglage de vitesse ; interfaces optionnelles (0–5 V, 0–10 V, impulsion/fréquence)
• Support inox (AISI 316L) avec raccords sanitaires rapides
• Réservoirs : volumes disponibles 1 L, 2 L, 3,5 L, 5 L, 10 L, personnalisables

Modules de membrane plate

• Surface de filtration : supporte 0,5 m² de membrane plate (option paillasse 0,1 m² disponible)
• Matériaux de membrane : Biomax, cellulose modifiée (famille PLC), PVDF et équivalents
• Marques optionnelles : Merck, Sartorius, PALL et équivalents

Options

• Module d'autocontrôle (PLC/HMI) pour automatisation
• Signaux de commande pompe alternatifs ou pompes péristaltiques surdimensionnées
• Quantités supplémentaires de plaques ou autres chimies/MWCO
• Volumes de réservoirs et raccordements sanitaires personnalisés

Caractéristiques techniques

• Modèle : BIO-TFF05
• Surface de filtration : 0,5 m² (membrane plate)
• Marques compatibles : Merck, Pall, Sartorius, LabGeni (et équivalents)
• Types de membrane : Biomax, PLCCC, PLCGC, PLCTK, PVDF, cellulose modifiée
• MWCO / tailles : 5 kDa, 8 kDa, 10 kDa, 30 kDa, 50 kDa, 100 kDa, 300 kDa, 500 kDa, 0,2 µm
• Pompe : péristaltique (débit max 2 L/min ; pression max 0,3 MPa)
• Contrôle : marche/arrêt, sens, réglage de vitesse ; interfaces analogiques/numériques optionnelles (0–5 V, 0–10 V, impulsion/fréquence)
• Matériau : châssis SS304 ; pièces en contact AISI 316 / 316L
• Réservoirs : 1 L, 2 L, 3,5 L, 5 L, 10 L (personnalisables)
• Module d'autocontrôle : optionnel
• Applications typiques : clarification cellulaire, concentration de protéines, désalage/diafiltration, récupération d'anticorps, concentration d'acides nucléiques
• SKU : BIO-TFF05
