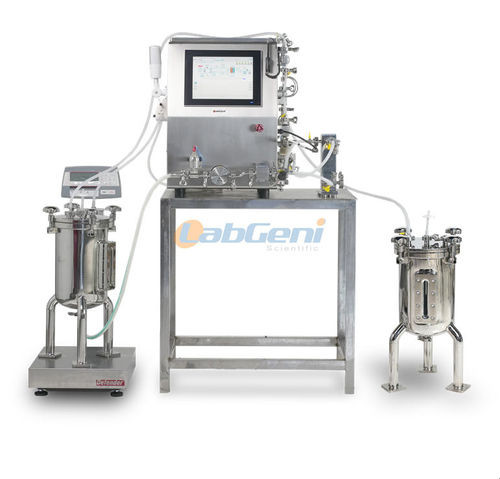

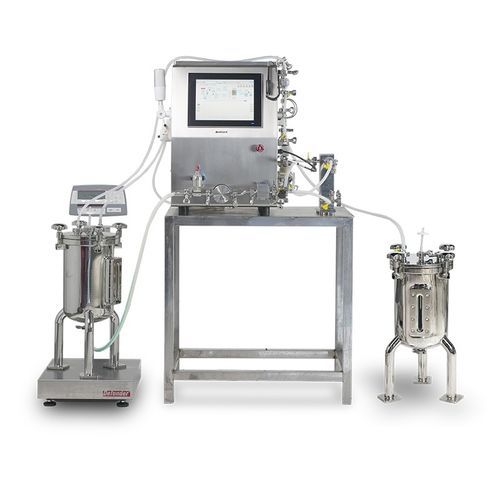

Unité d'ultra-filtration à membrane BIO-TFF series

à plaquesavec pompe de filtrationpour liquides

Vue d'ensemble

• Adapté aux paquets de membranes 0,1 et 0,5 m²
• Contrôle automatique de la pression et du débit (contrôle TMP)
• Pompe à membrane à quatre pistons (marques Allemagne/Chine)
• Débitmètre importé (Allemagne/Japon)
• Pompe péristaltique haute précision pour la recirculation
• Cuve simple couche ou à chemise en AISI 316/AISI 316L
• Options : agitation, pesage, dosage de protéines, électrodes pH et conductivité

Détails du produit
Le système est conçu pour les étapes aval des produits biologiques : purification, clarification, concentration et échange de tampon. Il offre un fonctionnement semi-automatique avec régulation automatique du TMP, concentration automatique, collecte en diafiltration automatique et enregistrement continu des données pour la traçabilité.

Avantages du système

• Agencement des tuyauteries optimisé pour réduire les volumes de circulation et de rétention
• Conception des canalisations conforme aux normes ASME BPE
• Cellule de débit avec capteur et corps de vanne multivoies pour éliminer les zones mortes
• Construction modulaire pour un chargement/déchargement simple et une utilisation flexible en laboratoire
• Modules optionnels multiples pour répondre à des besoins d'utilisation avancés
• Débitmètre importé pour un suivi précis des flux concentrat et perméat
• Modules multi-capteurs en option (conductivité, pH, UV, concentration en protéines)
• Système d'exploitation intégré BIO-TFF Intelix® avec interfaces d'affichage et de commande indépendantes
• Utilisation intuitive : réglage des paramètres clés puis lancement ; prise en charge du contrôle multi-points et de l'exploitation sans surveillance
• Contrôle TMP automatisé avec alarmes, surveillance en ligne, enregistrement des données et affichage des courbes

Spécifications principales
Surface de membrane prise en charge : 0,1 m² – 0,5 m²
Cuve de recirculation : AISI 316L ; volume : 10 L ; vitesse d'agitation : 0–1000 rpm
Pompe principale : pompe à diaphragme quatre pistons ; vitesse : 0–3000 rpm ; débit : 0–180 L/h
Pompe péristaltique : vitesse 0–60 rpm ; débit jusqu'à 186 L/h
Débit d'alimentation : 0–3 L/min
Pression de travail : 0–6 bar
Plage de température de process : 0–65 °C
Volume de circulation minimum : 120 ml
Volume de rétention : 29 ml
Interface : 1/2"
Matériaux en contact avec le fluide : AISI 316L, PTFE, EPDM

Liste des options
CODE : DESCRIPTION
BIOTFFAUT001 : Paquet membrane plate (0,1 m², 0,5 m²)
BIOTFFAUT002 : Colonne en fibre creuse
BIOTFFAUT003 : Surveillance de la concentration en protéines
BIOTFFAUT004 : Électrode de conductivité
BIOTFFAUT005 : Électrode de pH
BIOTFFAUT006 : Système d'agitation pour cuve
BIOTFFAUT007 : Système de pesage
BIOTFFAUT008 : Cuve à chemise
BIOTFFAUT009 : Détecteur UV

Caractéristiques techniques

• Modèle / SKU : BIO-TFF Automatic
• Surface de membrane : 0,1 m² – 0,5 m²
• Matériau de la cuve : AISI 316L inoxydable
• Volume de la cuve : 10 L
• Vitesse d'agitation (cuve) : 0–1000 rpm
• Pompe principale : pompe à diaphragme quatre pistons (0–3000 rpm), débit 0–180 L/h
• Pompe péristaltique : 0–60 rpm, débit jusqu'à 186 L/h
• Plage de débit d'alimentation : 0–3 L/min
• Plage de pression de service : 0–6 bar
• Plage de température de process : 0–65 °C
• Volume de circulation minimum : 120 ml
• Volume de rétention : 29 ml
• Connexions : 1/2"
• Matériaux en contact : AISI 316L, PTFE, EPDM
• Modules/options : conductivité, pH, UV, concentration en protéines, système de pesage, cuve à chemise, paquets membraneux fibre creuse ou plate
• Contrôle : BIO-TFF Intelix® OS avec contrôle TMP automatisé, enregistrement des données et alarmes
