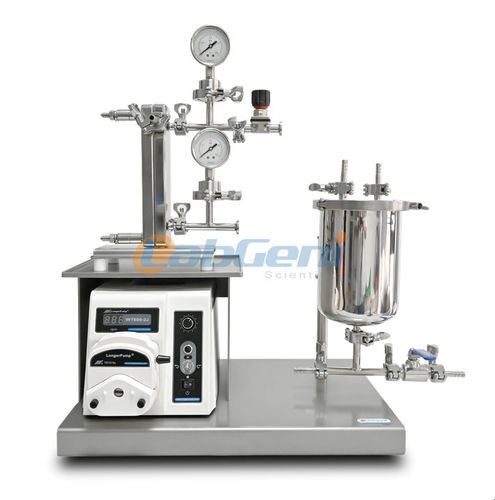

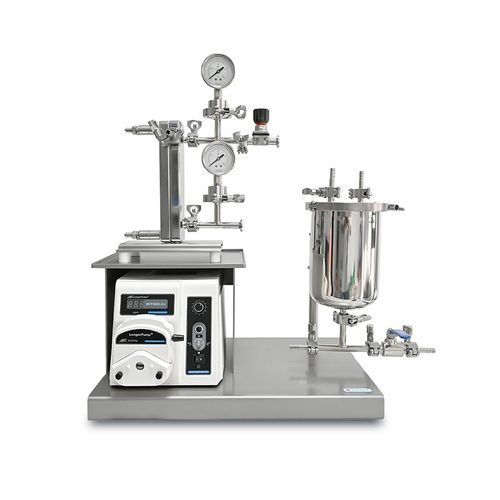

Unité d'ultra-filtration à membrane BIO-TFF01

pour liquidespour l'industrie agroalimentaireà eau

Brève description

• Conçu pour des packs de membranes plates de 0,1 m²
• Fabrication de précision pour applications TFF de laboratoire
• Compatible avec les marques de membranes : Millipore, Sartorius, PALL, LabGeni
• Types de membrane pris en charge : Biomax, PVDF, variantes PLC
• Coupeurs disponibles : 5 kDa, 8 kDa, 10 kDa, 30 kDa, 50 kDa, 100 kDa, 300 kDa, 500 kDa ; option 0,2 µm
• Module d'autocontrôle en option
• Châssis SS304 ; AISI 316L pour les pièces en contact avec le fluide

Aperçu TFF
La filtration tangentielle (TFF), ou filtration en flux croisé, maintient l'écoulement parallèle à la surface de la membrane pour limiter la formation de gâteau et stabiliser le flux. La TFF couvre la microfiltration (MF), l'ultrafiltration (UF), la nanofiltration (NF) et l'osmose inverse (RO) selon la taille des particules ou des molécules ciblées. Cette technologie est largement utilisée en pharmaceutique, biotechnologie, chimie, agroalimentaire et protection de l'environnement.

Vue d'ensemble du système
Le BIO-TFF01 est une unité compacte de paillasse développée pour les processus de laboratoire et pilote. Il accepte des packs de membranes plates de type boîte (0,1 m²) et prend en charge les workflows de microfiltration et d'ultrafiltration pour la clarification d'échantillons, la concentration et la diafiltration.

Applications du système

• Clarification cellulaire et filtration de fluides cellulaires
• Concentration et récupération d'anticorps et de protéines recombinantes
• Concentration et désalage de protéines, peptides et acides nucléiques (ADN/ARN/oligonucléotides)
• Élimination de petites impuretés de l'eau, des tampons et des milieux ; diafiltration continue/échange à volume égal

Caractéristiques du système

• Taux de récupération élevé tout en préservant l'activité biologique
• Flux de perméat stable avec réduction de la formation de gel/couche de dépôt
• Montée en échelle linéaire de la paillasse à la production pour réduire délais et coûts
• Fixation inox universelle compatible avec les principaux packs de membranes plates ; supporte 1 à 3 packs
• Conception intégrée et ergonomique ; choisir pompe péristaltique et pack membrane selon l'application
• Support inox sanitaire et bac d'alimentation à siphon adaptés à l'exploitation aseptique continue

Fixation en acier inoxydable & matériaux

• Matériau fixation : AISI 316L pour composants en contact avec le fluide
• Raccords sanitaires 2 entrées / 2 sorties à raccord rapide ; polissage intérieur miroir, finition extérieure brossée/sablée
• Conçu pour membranes plates importées 0,1 m² (marques : Millipore, Sartorius, PALL, LabGeni)

Unité d'alimentation / Pompe

• Pompe péristaltique de qualité laboratoire
• Débit max : 2 L/min ; pression de service max : 0,3 MPa
• Contrôles : marche/arrêt, sens, vitesse ; interfaces signal/commande optionnelles (0–5 V, 0–10 V, contrôle en fréquence)

Châssis inox + cuve matière première

• Matériau châssis : AISI 316L
• Filtre de sortie Sartorius en option
• Alimentation par siphon pour une exploitation aseptique continue simplifiée
• Volumes de cuve disponibles : 1 L, 2 L, 3,5 L, 5 L, 10 L (personnalisable)

Options

• Module d'autocontrôle pour automatisation et supervision
• Marques et types de membranes alternatifs (MF/UF)
• Pompes péristaltiques de spécification supérieure et interfaces de commande supplémentaires
• Accessoires sanitaires supplémentaires et tailles de cuve sur mesure

Caractéristiques / spécifications techniques

• Modèle : BIO-TFF01
• Référence (SKU) : BIO-TFF01
• Surface de filtration : 0,1 m² (pack de membrane plate)
• Coupeurs pris en charge : 5 kDa, 8 kDa, 10 kDa, 30 kDa, 50 kDa, 100 kDa, 300 kDa, 500 kDa ; option 0,2 µm
• Matériaux de membrane compatibles : Biomax (cellulose modifiée), PVDF, types PLC
• Marques compatibles : Millipore, Sartorius, PALL, LabGeni
• Matériau fixation (contact fluide) : AISI 316L ; structure globale : SS304
• Pompe : débit max 2 L/min ; pression max 0,3 MPa
• Contrôle pompe : marche/arrêt, sens, vitesse ; interfaces analogiques/numériques optionnelles
• Raccords sanitaires : 2 entrées / 2 sorties rapid-connect
• Alimentation réservoir : siphon ; volumes typiques 1–10 L (personnalisable)
• Applications : concentration/désalage protéines et peptides, clarification cellulaire, récupération d'anticorps, échange de tampon/diafiltration
