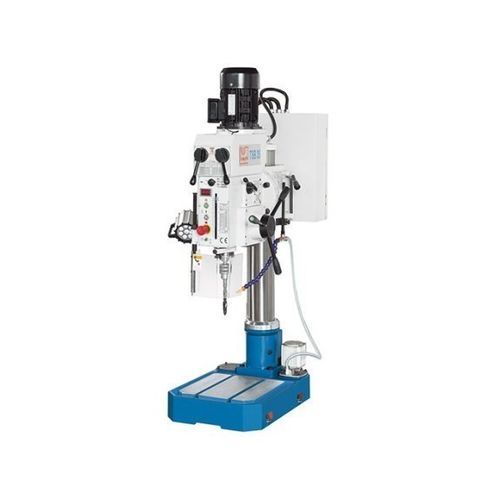

Machine de perçage d'établi TSB 35

pour acierà vitesse variablecompacte

Description
La TSB 35 est une perceuse à colonne compacte et performante, conçue pour un large éventail d'applications en atelier, de la serrurerie et construction métallique aux ateliers de réparation. Elle dispose d’un réducteur sur la broche principale pour un couple élevé et une large plage de vitesses, d’une tête pivotante pour perçages en angle et d’une avance automatique du fourreau pour les grands diamètres.

Points forts

• Conception compacte (exécution sur socle/colonne)
• Tête de perçage inclinable pour opérations angulaires (±45°)
• Réducteur manuel pour couple élevé et large plage de vitesses

Détails du produit

• Capacité de perçage : 35 mm
• Porte-à-faux : 320 mm
• Distance nez de broche - pied : 645 mm
• Plage de vitesses : 125 - 3030 min-1 (6 ou 12 vitesses selon version)
• Nez de broche : CM 4
• Course du fourreau : 155 mm
• Avances automatiques du fourreau (3 vitesses : 0,1 / 0,2 / 0,3 mm/tr)
• Construction rigide en fonte ; tête réglable en hauteur
• Table rectangulaire avec rainures en T et gorge périmétrique pour refroidissement
• Affichage digital de la vitesse ; système de refroidissement ; fonction de taraudage

Équipement de série

• Socle avec espace de rangement
• Écran de protection
• Fonction de taraudage / coupe-filet
• Lampe de travail LED
• Système de refroidissement
• Mandrin
• Outillage de service
• Manuel d'utilisation

Spécifications techniques (tableau)
Zone de travail
Capacité de perçage : 35 mm
Capacité de taraudage, acier : M22
Surface d'installation du pied (L x l) : 370 mm x 360 mm
Course verticale de la tête : 515 mm
Distance nez de broche - pied : 645 mm
Porte-à-faux : 320 mm
Diamètre de colonne : 120 mm

BROCHE PRINCIPALE
Vitesse de broche : 125 - 3030 min-1
Nez de broche : CM 4
Course du fourreau : 155 mm

Avances
Avances fourreau : (3) 0,1 / 0,2 / 0,3 mm/tr

Puissance d'entraînement
Puissance moteur principal : 1,2 kW

Dimensions et poids
Dimensions (L x l x H) : 0,81 m x 0,5 m x 1,67 m
Poids : 340 kg

Caractéristiques / spécifications techniques

• Modèle : TSB 35
• Type : Perceuse à colonne
• Capacité de perçage : 35 mm
• Capacité de taraudage (acier) : M22
• Vitesses de broche : 125–3030 min-1 (6 ou 12 niveaux)
• Nez de broche : CM 4
• Course du fourreau : 155 mm
• Porte-à-faux : 320 mm
• Distance nez-broche / pied : 645 mm
• Diamètre colonne : 120 mm
• Course tête : 515 mm
• Avances fourreau : 0,1 / 0,2 / 0,3 mm/tr
• Puissance moteur : 1,2 kW
• Dimensions : 0,81 m x 0,5 m x 1,67 m
• Poids : 340 kg
• Fonctions standard : avance automatique du fourreau, système de refroidissement, affichage digital de la vitesse, tête inclinable ±45°
