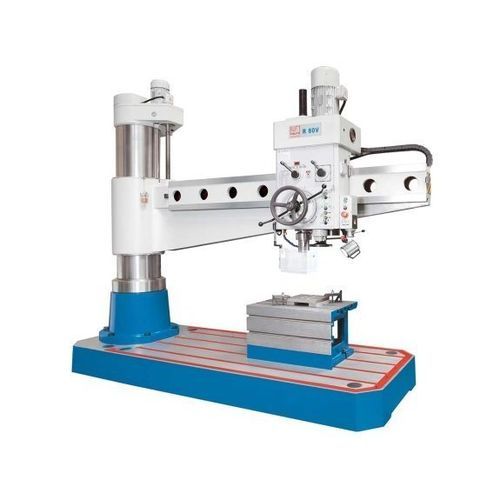

Machine de perçage radiale R 80 V

pour acierà vitesse variableà usage intensif

Présentation
La perceuse radiale R 80 V est conçue pour le perçage, l’alésage et le fraisage dans l’acier et la fonte. Sa longue portée et sa construction en fonte la rendent adaptée au traitement de pièces grandes et lourdes, offrant des possibilités d’usinage flexibles et un maniement intuitif pour les ateliers de production et les chantiers.

Points forts

• Vitesse de broche réglable en continu avec affichage numérique
• Table cubique pour des possibilités de serrage étendues
• Construction en fonte assurant une précision durable
• Conception ergonomique et moderne pour une utilisation facile

Détails du produit

• Base, colonne, flèche et tête d’engrenage en fonte de haute qualité
• Colonne de grande dimension et flèche résistante à la torsion pour une rigidité élevée
• Réglage en hauteur de la flèche par entraînement motorisé puissant et vis de levage verticale
• Engrenages de levage en bain d’huile pour fiabilité et usure réduite
• Conception avancée de la colonne pivotante avec serrage optimisé pour rigidité maximale et décalage de serrage minimal
• Axes de pivotement et de déplacement très fluides pour alléger le travail de l’opérateur
• Engrenages en acier chrome-nickel trempé et rectifié pour un fonctionnement silencieux et régulier
• Tous les organes d’engrenage lubrifiés par pompe à huile
• Broche principale sur roulements de précision avec frein automatique
• Denture du fourreau rectifiée pour une avance souple et un minimum d’usure
• Tête de perçage sur guidages trempés et rectifiés
• Accouplements de surcharge réglables sur les avances
• Butée de profondeur réglable avec grande échelle et vernier
• Commandes placées à portée pour une manipulation pratique et une prise en main rapide
• Système de refroidissement performant avec réservoir intégré au pied de machine
• Contrepoids guidés sur les fourreaux pour faciliter la manoeuvre et renforcer la sécurité
• Serrage hydraulique indépendant : la flèche peut être déplacée sans perdre l’alignement broche-alésage
• Tête et colonne serrables/desserables ensemble ou séparément par pression de bouton
• Graissage centralisé pour une lubrification fiable de la colonne

Caractéristiques / spécifications techniques
Capacité de perçage : 80 mm
Capacité de taraudage, fonte : M 60
Capacité de taraudage, acier : M 52
Profondeur de perçage (max.) : 400 mm
Dimensions table machine : 3,380 mm x 1,230 mm x 280 mm
Dimensions table cubique : 580 mm x 850 mm x 500 mm
Porte-à-faux : 450 mm - 2,550 mm
Distance nez de broche - surface table : 400 mm - 1,580 mm
Course du bras (vertical) : 800 mm
Diamètre de colonne : 450 mm

Courses
Course de la tête (horizontal) : 2,100 mm

Broche principale
Plage de vitesses : 30 1/min - 1,400 1/min
Montage broche : 6 MT

Avances
Avances : 0,06 mm/tr - 1,38 mm/tr

Puissance d'entraînement
Moteur principal : 7,5 kW
Moteur de levage : 2,2 kW

Dimensions et poids
Dimensions (L x l x H) : 3,59 m x 1,25 m x 3,53 m
Poids : 7 400 kg

Équipement standard (extrait)

• Système de refroidissement
• Table cubique
• Lampe de travail LED
• Manuel d'utilisation

Remarques
Optimisée pour le perçage, l’alésage et le fraisage de l’acier et de la fonte ; conçue pour les grandes et lourdes pièces. Vitesse de broche réglable en continu avec affichage numérique pour une grande flexibilité et précision.

Spécifications techniques (résumé)

• Capacité de perçage : 80 mm
• Profondeur max. de perçage : 400 mm
• Porte-à-faux : 450 mm - 2,550 mm
• Plage de vitesses broche : 30 - 1,400 1/min
• Avances : 0,06 mm/tr - 1,38 mm/tr
• Moteur principal : 7,5 kW ; moteur de levage : 2,2 kW
• Table machine : 3,380 mm x 1,230 mm x 280 mm
• Table cubique : 580 mm x 850 mm x 500 mm
• Dimensions (L×l×H) : 3,59 m × 1,25 m × 3,53 m
• Poids : 7 400 kg
