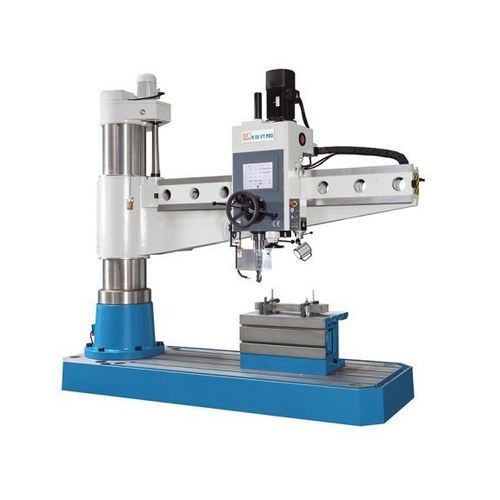

Machine de perçage radiale R 80 VT PRO

pour acierà vitesse variableélectrique

Résumé
Le R 80 VT PRO appartient à la nouvelle génération de perceuses radiales conventionnelles. Son concept de commande intuitif facilite le choix des paramètres d'usinage et accompagne l'opérateur pour le perçage, le fraisage et le taraudage. La machine convient aux pièces uniques et aux petites séries et est couramment utilisée en maintenance, fabrication d'outillages et construction métallique.

Points forts

• Concept de commande unique avec écran tactile
• Contrôle électronique avancé des fonctions
• Avance du fourreau par servomoteur
• Construction en fonte offrant une grande stabilité
• 3 ans de garantie sur l'écran tactile

Fonctions et caractéristiques

• La base, la colonne, la flèche et la tête d'engrenage sont en fonte.
• Conception avec colonne surdimensionnée et flèche résistante à la torsion pour une stabilité d'usinage.
• Réglage en hauteur de la flèche via entraînement motorisé et vis de levage ; les engrenages de levage fonctionnent en bain d'huile.
• Axes de pivotement et de déplacement conçus pour une grande souplesse d'utilisation facilitant le travail quotidien.
• Système de lubrification centralisée pour l'approvisionnement fiable de la colonne.
• Avance du fourreau servocommandée avec grand écran tactile ; la profondeur de perçage est réglée électroniquement et vérifiée par le système.
• Unités de mesure sélectionnables par l'opérateur (mm ou pouces).
• Système de refroidissement activable via l'écran tactile et synchronisé avec la broche principale.
• Deux rapports d'engrenage ; la vitesse est réglable en continu et affichée à l'écran.
• À l'atteinte de la profondeur préselectionnée, le fourreau revient automatiquement en position de départ (contrôle servo).
• Le taraudage est manuel sur les modèles standards ; cycle automatique disponible en option sur certaines variantes.
• Réglage de la hauteur de la flèche via icône tactile ; le système desserre/fixe automatiquement les serrages hydrauliques et prend en compte les butées.
• Tête de perçage et colonne peuvent être serrées/desserrées ensemble ou séparément.
• La flèche est déplaçable verticalement sans perte d'alignement broche/trou.
• Le logiciel de commande propose des recommandations de vitesse et d'avance selon la taille du foret.
• Des écrans d'alarme informent l'opérateur en cas d'erreur et affichent l'état machine.

Option taraudage (sur modèles spécifiques)

• Les cycles de taraudage automatique peuvent être activés depuis l'écran tactile sur les modèles équipés.
• La pente correcte et la vitesse recommandée sont lues dans la base de données interne selon la taille du taraud.
• Le taraudage s'effectue avec avance automatique ; la vitesse de broche est synchronisée avec le pas et une butée limite la profondeur du filet.
• Sur les modèles équipés, une fois la profondeur préréglée atteinte, la broche inverse sa rotation et le fourreau retourne en position de départ.

Zone de travail (extraits)
Capacité de perçage: 80 mm
Capacité perçage fonte: 105 mm
Capacité taraudage fonte: M 60
Capacité taraudage acier: M 52
Profondeur de perçage maxi: 400 mm
Porte-à-faux: 465 mm - 2.550 mm
Distance nez de broche - table: 360 mm - 1.560 mm
Course horizontale tête: 2.095 mm

Broche principale (extraits)
Plage de vitesses: 30 1/min - 1.400 1/min
Montage broche: 6 MT

Avances (extraits)
Avances: 0 mm/min - 350 mm/min

Puissance d'entraînement (extraits)
Moteur principal: 7,5 kW
Moteur de levage: 2,6 kW

Dimensions et poids (extraits)
Dimensions (L x l x H): 3,59 m x 1,25 m x 3,56 m
Poids: 7 400 kg

Caractéristiques techniques

• Modèle : R 80 VT PRO
• Marque : KNUTH
• Capacité de perçage (acier) : 80 mm
• Capacité de perçage (fonte) : 105 mm
• Capacité de taraudage fonte : M60
• Capacité de taraudage acier : M52
• Profondeur max. de perçage : 400 mm
• Porte-à-faux : 465 mm - 2.550 mm
• Distance nez broche - table : 360 mm - 1.560 mm
• Course tête (horizontale) : 2.095 mm
• Plage de vitesses broche : 30 - 1.400 tr/min
• Montage broche : 6 MT
• Plage d'avances : 0 - 350 mm/min
• Moteur principal : 7,5 kW
• Moteur de levage : 2,6 kW
• Dimensions L×l×H : 3,59 m × 1,25 m × 3,56 m
• Poids : 7 400 kg
