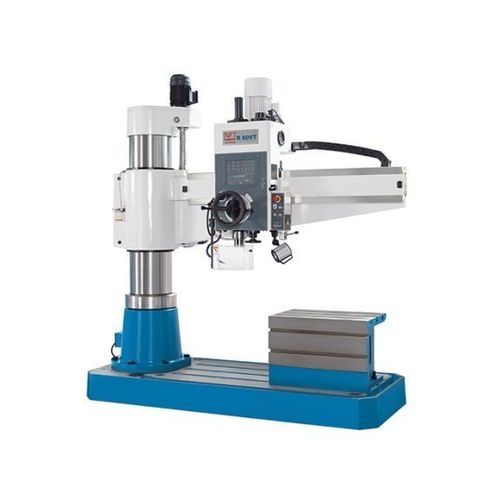

Machine de perçage radiale R 60 VT PRO

pour acierà vitesse variableservo-électrique

Description
Le R 60 VT PRO est une perceuse radiale conventionnelle à avance servo-contrôlée, conçue pour le perçage, l’affleurage et le taraudage précis en pièce unique et petites séries. Son interface tactile et son concept de commande intuitif facilitent la saisie des paramètres et réduisent les temps de réglage. Domaines d'utilisation typiques : maintenance, outillage, construction métallique.

Points forts

• Concept de commande intuitif avec grand écran tactile
• Contrôle électronique avancé des fonctions machine
• Avance du fourreau par servomoteur avec retour automatique
• Construction en fonte pour une grande rigidité
• 3 ans de garantie sur l'écran tactile

Détails et conception mécanique

• Base, colonne, flèche et tête d'engrenage en fonte de qualité pour une rigidité maximale
• Colonne surdimensionnée et flèche résistante à la torsion pour une grande stabilité
• Réglage en hauteur de la flèche par entraînement motorisé et vis verticale
• Engrenages de levage en bain d'huile pour une longue durée de vie
• Axes de pivotement et de déplacement particulièrement souples pour réduire l'effort opérateur
• Système de lubrification centralisé assurant une lubrification fiable de la colonne

Commande et avances

• Avance électronique du fourreau pilotée depuis un grand écran tactile
• Profondeur de perçage réglée électroniquement et contrôlée par le système
• Unités sélectionnables (mm / pouces) pour saisie et affichage
• Système de refroidissement commandé depuis l'écran et synchronisé avec la broche principale
• Deux plages de vitesses avec variation continue et affichage à l'écran
• Servomoteur assurant une avance variable du fourreau ; retour automatique à la profondeur présélectionnée
• Taraudage manuel sur version de base ; taraudage automatique disponible en option sur certaines variantes
• Réglage en hauteur de la flèche via icône tactile ; le système desserre/fixe les serrages hydrauliques et respecte les butées
• Tête de perçage et colonne peuvent être serrées/desserrées ensemble ou séparément
• La flèche peut être déplacée verticalement sans perdre l'alignement broche‑alésage
• Le logiciel fournit des recommandations de vitesse et d'avance en fonction du foret
• Écrans d'alarme informant l'opérateur en cas d'erreur et affichant l'état machine

Taraudage automatique (option)

• Fonction de taraudage automatique activable depuis l'écran tactile sur modèles équipés
• Tailles, pas et vitesses recommandées lus depuis la base de données interne
• Taraudage réalisé avec avance automatique ; vitesse synchronisée avec le pas et butée de profondeur
• À la profondeur préréglée la broche inverse et le fourreau revient en position de départ

Équipement de série et options

• Commande par écran tactile intégrant la majorité des fonctions
• Cycle de taraudage automatique (option selon variante)
• Servomoteur pour l'avance du fourreau
• Accessoires de perçage et jeux de mandrins (options)
• Table cubique
• Lubrification centralisée (manuel/centralisé)
• Système de refroidissement
• Lampe de travail LED
• Écran de protection réglable en hauteur
• Manuel d'utilisation

Caractéristiques techniques

• Capacité de perçage : 60 mm
• Capacité de perçage (fonte) : 70 mm
• Capacité de taraudage, fonte : M50
• Capacité de taraudage, acier : M45
• Profondeur maximale de perçage : 315 mm
• Portée (déport) : 350 mm - 1 600 mm
• Distance nez de broche - table : 350 mm - 1 250 mm
• Course tête de perçage (horizontale) : 1 250 mm
• Plage de vitesses : 38 1/min - 2 000 1/min
• Montage broche : 5 MT
• Avances : 0 mm/min - 300 mm/min
• Puissance moteur principal : 4 kW
• Moteur de levage : 1,5 kW
• Dimensions (L x l x H) : 2,49 m x 1,05 m x 2,78 m
• Poids : 3 800 kg
