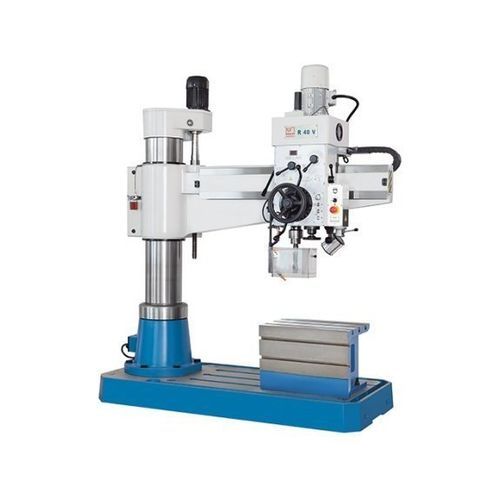

Machine de perçage radiale R 40 V

pour acierà vitesse variableà usage intensif

Résumé
Notre gamme de perceuses radiales constitue une solution polyvalente pour le perçage, l’alésage et le fraisage dans l’acier et la fonte. Le R 40 V accepte des pièces volumineuses et lourdes grâce à sa grande portée et à sa construction en fonte. La série RV est la version moderne et améliorée de la perceuse radiale classique et compte parmi les modèles KNUTH les plus demandés depuis plus de 15 ans.

Points forts

• Vitesse de broche réglable en continu avec affichage numérique
• Table cubique offrant des possibilités de serrage étendues
• Construction en fonte pour une rigidité et une précision durables
• Conception ergonomique pour une utilisation simple et confortable

Description détaillée

• Base, colonne, flèche et tête d’engrenage en fonte de haute qualité
• Colonne surdimensionnée et flèche très résistante à la torsion pour une rigidité accrue
• Réglage en hauteur de la flèche par entraînement motorisé puissant et vis de levage
• Engrenage de levage de la flèche en bain d’huile pour fiabilité et faible usure
• Construction à colonne pivotante avec serrage optimisé garantissant une grande stabilité et un faible décalage
• Axes de pivotement et de déplacement d’une grande souplesse facilitant le travail de l’opérateur
• Engrenages en acier chrome‑nickel trempé et rectifié pour un fonctionnement silencieux et régulier
• Tous les organes d’engrenage lubrifiés par pompe à huile
• Broche principale montée sur roulements de précision avec frein automatique
• Denture du fourreau rectifiée pour une avance souple et un minimum d’usure
• Tête de perçage se déplaçant sur des glissières trempées et rectifiées
• Avances équipées d’embrayages de surcharge réglables
• Butée de profondeur de perçage réglable avec grande échelle et vernier
• Commandes disposées de façon ergonomique pour une manipulation pratique et une formation rapide
• Système de refroidissement performant avec réservoir intégré au socle
• Rapport taille/performances optimal et technologie d’entraînement modernisée
• Fourreaux avec contrepoids guidé pour faciliter la manutention et améliorer la sécurité
• Serrage hydraulique indépendant : la flèche peut être déplacée en hauteur sans perdre l’alignement broche‑perçage
• La tête et la colonne peuvent être serrées/desserrées ensemble ou séparément par simple pression
• Système de lubrification centralisé assurant la lubrification fiable de la colonne

Équipements standard (exemples)

• Système de refroidissement
• Table cubique
• Lampe de travail LED
• Manuel d’utilisation

Caractéristiques techniques (tableaux)
Zone de travail
Capacité de perçage : 40 mm
Capacité de filetage, fonte : M 40
Capacité de filetage, acier : M 30
Profondeur de perçage (max.) : 260 mm
Dimensions de la table : 2.050 mm x 920 mm x 180 mm
Dimensions de la table cubique : 635 mm x 450 mm x 450 mm
Porte à faux : 300 mm - 1.300 mm
Distance nez de broche‑surface table : 300 mm - 1.200 mm
Course du bras (vertical) : 640 mm
Diamètre de la colonne : 280 mm

Courses
Course de la tête de perçage (horizontal) : 1.000 mm

Arbre principal
Plage de vitesses : 54 1/min - 2.150 1/min
Montage de la broche : 4 MT

Avances
Avances : 0,1 mm/tr - 0,63 mm/tr

Puissance d’entraînement
Puissance moteur principal : 2,2 kW
Moteur de course : 1,1 kW

Dimensions et poids
Dimensions totales (L x l x H) : 2,07 m x 0,9 m x 2,42 m
Poids : 2.300 kg

Caractéristiques / spécifications techniques

• Modèle : R 40 V
• Type : Perceuse radiale
• Capacité de perçage : 40 mm
• Filetage, fonte : M40
• Filetage, acier : M30
• Profondeur max. de perçage : 260 mm
• Dimensions table : 2.050 x 920 x 180 mm
• Dimensions table cubique : 635 x 450 x 450 mm
• Porte à faux : 300 - 1.300 mm
• Distance broche‑table : 300 - 1.200 mm
• Course du bras : 640 mm
• Diamètre colonne : 280 mm
• Course tête (horizontal) : 1.000 mm
• Plage de vitesses : 54 - 2.150 1/min
• Montage broche : 4 MT
• Avances : 0,1 - 0,63 mm/tr
• Moteur principal : 2,2 kW
• Moteur de levage : 1,1 kW
• Dimensions : 2,07 m x 0,9 m x 2,42 m
• Poids : 2.300 kg
