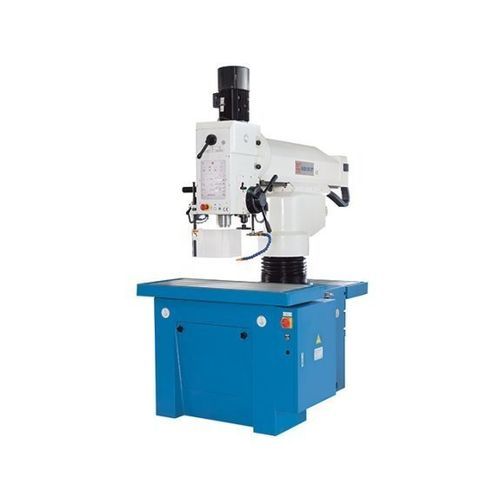

Machine de perçage radiale KSR 50 VT

pour acierhaute précisionà vitesse variable

Présentation
La gamme de perceuses radiales KSR fonctionne selon le principe « l’outil vient à la pièce » et propose des perceuses rapides offrant une grande flexibilité. Le modèle KSR 50 VT est doté d’une avance de fourreau servocommandée à réglage électronique et d’un écran tactile d’exploitation qui aide à sélectionner les paramètres pour le perçage et le taraudage. Adaptée à la production unitaire et en petites séries ainsi qu’à la maintenance, la construction d’outillage et la construction métallique.

Points forts

• Concept de commande unique avec 3 postes de travail
• Contrôle étendu des fonctions via écran tactile
• Avance de fourreau par servomoteur pour des avances variables et précises
• Guidages linéaires pour un déplacement fluide et précis de la flèche
• Grande zone de travail modulable avec tables pivotantes et angulaires en option
• 3 ans de garantie sur l’écran tactile

Détails principaux

• Table, colonne, tablier supérieur et tête d’engrenage en fonte de qualité à paroi épaisse assurant rigidité et longévité
• La grande zone de travail peut être étendue par des tables pivotantes et angulaires optionnelles pour de multiples possibilités de serrage et d’usinage
• Le tablier supérieur fonctionne sur deux grands guidages linéaires à rouleaux pour un positionnement précis et peu d’entretien
• Colonnes et tablier supérieur équipés d’éléments de serrage hydrauliques
• Entraînement de broche principale à 2 vitesses avec réglage de vitesse en continu
• La tête de perçage est orientable ±45° pour les perçages angulaires
• Système de lubrification centralisé pour faciliter l’entretien

Avance de fourreau (servo)

• Servomoteur assurant une commande de l’avance du fourreau à variation continue
• Butée de profondeur réglée électroniquement avec précision de positionnement ±0,1 mm

Interface et commandes

• Toutes les fonctions de la machine sont commandées et affichées sur l’écran tactile
• Sélection de l’unité de mesure (mm / pouces)
• Mode taraudage : inversion automatique du sens du fourreau à la profondeur de taraudage sélectionnée
• Écrans d’alarme et informations d’état pour une exploitation sécurisée
• Le logiciel de commande fournit des recommandations de vitesse et d’avance selon le diamètre du foret
• La puissante installation de refroidissement est activée via l’écran tactile

Caractéristiques techniques
Zone de travail
Capacité de perçage : 50 mm
Capacité de taraudage (acier) : M 32
Porte à faux : 960 mm
Distance nez de broche - surface table : 760 mm
Plage d’orientation tête : ± 90°
Diamètre colonne : 220 mm
Surface de table : 1.200 mm x 505 mm
Course colonne : 400 mm
Course du fourreau : 200 mm

Courses
Course du tablier supérieur : 590 mm

Tête
Montage broche : 4 MT
Vitesse broche (infiniment variable) : 50 1/min - 2.000 1/min

Avance
Avances : 1 mm/min - 300 mm/min

Puissances
Puissance moteur entraînement principal : 3 kW
Puissance moteur réglage hauteur : 1,5 kW
Puissance moteur avance : 1,26 kW
Puissance moteur pompe hydraulique : 0,37 kW
Puissance moteur pompe de refroidissement : 0,085 kW

Dimensions et poids
Dimensions (L x l x H) : 1,72 m x 1,2 m x 2,25 m
Poids : 2.740 kg

Caractéristiques / spécifications techniques (récapitulatif)

• Modèle : KSR 50 VT
• Capacité de perçage : 50 mm
• Capacité taraudage (acier) : M32
• Porte à faux : 960 mm
• Distance broche - table : 760 mm
• Plage d’orientation tête ±90°
• Diamètre colonne : 220 mm
• Surface table : 1.200 mm x 505 mm
• Course tablier supérieur : 590 mm
• Course colonne : 400 mm
• Course fourreau : 200 mm
• Montage broche : 4 MT
• Vitesse broche : 50 - 2.000 1/min (infiniment variable)
• Avances : 1 - 300 mm/min
• Entraînement principal : 3 kW
• Dimensions globales : 1,72 m x 1,2 m x 2,25 m
• Poids : 2.740 kg
