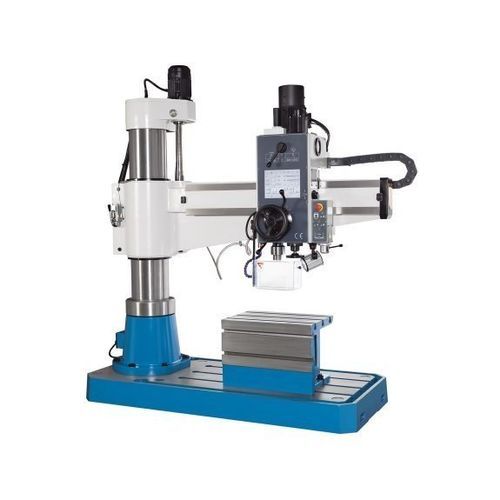

Machine de perçage radiale R 40 VT PRO

pour acierà vitesse variableservo-électrique

Description
Les modèles R-VT PRO constituent la génération suivante de perceuses radiales conventionnelles, conçues pour le perçage, le fraisage d'alésages et le taraudage avec précision en pièces uniques et petites séries. Le concept de commande intuitif avec grand écran tactile simplifie la sélection des paramètres et garantit une répétabilité élevée. Applications courantes : maintenance, outillage, construction métallique.

Points forts

• Commande par écran tactile avec recommandations de vitesse et d'avance
• Avance du fourreau par servomoteur pour un contrôle électronique précis
• Construction en fonte, grande colonne et flèche résistante à la torsion
• Réglage en hauteur motorisé de la flèche, engrenages en bain d'huile
• 3 ans de garantie sur l'écran tactile

Détails du produit

• Base, colonne, flèche et tête d'engrenage en pièces moulées de qualité
• Réglage en hauteur de la flèche via entraînement motorisé puissant et vis de levage verticale
• Engrenages d'élévation de la flèche en bain d'huile pour fiabilité et faible usure
• Axes de pivotement et de déplacement conçus pour une grande souplesse d'utilisation
• Système de lubrification centralisé assurant l'alimentation en lubrifiant de la colonne
• Avance de fourreau commandée électroniquement via grand écran tactile
• La profondeur de perçage se règle électroniquement et la valeur saisie est vérifiée par le système
• Unités sélectionnables mm ou pouces
• Système de refroidissement contrôlé depuis l'écran tactile et lié au fonctionnement de la broche
• Deux plages de vitesse avec variation continue affichée à l'écran
• Le fourreau revient automatiquement à la position de départ à la profondeur prédéfinie ; taraudage manuel sauf option taraudage automatique
• Réglage de la hauteur de flèche via l'écran tactile : le système desserre/fixe automatiquement les verrouillages hydrauliques et tient compte des butées
• La tête et la colonne peuvent être serrées ou desserrées ensemble ou séparément
• La flèche se déplace verticalement sans perdre l'alignement broche-forage
• Le logiciel propose recommandations de vitesse et d'avance selon le diamètre de foret et affiche des alarmes en cas d'anomalie

Option taraudage automatique (optionnelle pour R 40 VT PRO / R 60 VT PRO / R 80 VT PRO)

• Fonction de taraudage automatique activable depuis l'écran tactile
• La bonne avance et la vitesse recommandée sont lues depuis la base de données interne selon la taille du taraud
• Le taraudage s'effectue avec avance automatique ; la vitesse de broche est synchronisée avec le pas et un butée limite la profondeur
• À la profondeur programmée, la broche inverse et le fourreau revient automatiquement

Spécifications techniques (tableau)
Zone de travail
Capacité de perçage : 40 mm
Capacité en fonte : 52 mm
Filetage (fonte) : M40
Filetage (acier) : M30
Profondeur de perçage max. : 250 mm
Porte-à-faux : 300 mm - 1 300 mm
Distance nez de broche - surface de table : 300 mm - 1 200 mm
Course tête (horizontale) : 1 000 mm

Broche principale
Plage de vitesses : 74 1/min - 2 200 1/min
Montage de broche : 4 MT

Avances
Avances : 0 mm/min - 300 mm/min

Puissance d'entraînement
Moteur principal : 2,2 kW
Moteur d'avance : 1,1 kW

Dimensions et poids
Dimensions (L×l×H) : 2,07 m × 1,02 m × 2,51 m
Poids : 2 300 kg

Caractéristiques / spécifications techniques

• Modèle : R 40 VT PRO
• Manufacturer: KNUTH
• Capacité de perçage (acier) : 40 mm
• Capacité de perçage (fonte) : 52 mm
• Filetage (acier) : M30
• Filetage (fonte) : M40
• Profondeur max. de perçage : 250 mm
• Plage porte-à-faux : 300 mm – 1 300 mm
• Distance nez broche-table : 300 mm – 1 200 mm
• Course tête horizontale : 1 000 mm
• Plage de vitesses : 74 – 2 200 rpm
• Montage broche : 4 MT
• Plage d'avance : 0 – 300 mm/min
• Moteur principal : 2,2 kW ; Moteur d'avance : 1,1 kW
• Dimensions L×l×H : 2,07 m × 1,02 m × 2,51 m
• Poids : 2 300 kg
• Équipements : avance de fourreau par servomoteur, contrôle tactile avec recommandations, réglage motorisé de la flèche, engrenages en bain d'huile, lubrification centralisée, taraudage automatique en option
• Garantie : 3 ans sur l'écran tactile
