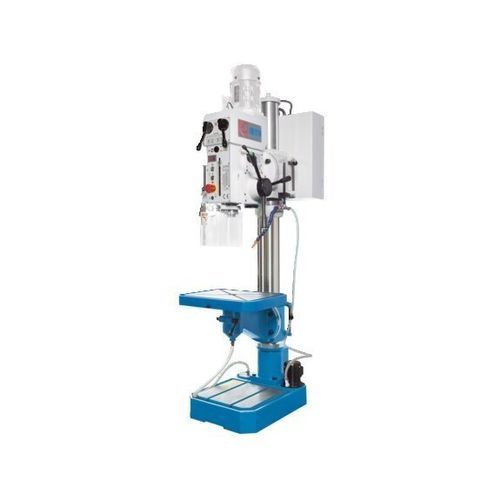

Machine de perçage à colonne SSB 32 Xn

2 axespour acierélectrique

Présentation
La perceuse à colonne SSB 32 Xn est conçue pour les interventions d'atelier en réparation et en production. Elle dispose d'une colonne à paroi épaisse, d'une transmission à rapports multiples pour la broche et d'un entraînement adapté pour l'avance. La grande zone de travail et la table universelle autorisent l'usinage de petites pièces ainsi que de composants volumineux et lourds.

Points forts

• Table pivotante pour perçages angulaires (±45°)
• Avance automatique de perçage à trois vitesses
• Table de travail avec 2 axes de rotation pour flexibilité de serrage
• Système de refroidissement intégré et réservoir dans le pied
• Affichage numérique de la vitesse et éclairage LED

Bâti de machine

• Colonne à paroi épaisse et grand porte-à-faux pour portée étendue
• Table réglable en hauteur par manivelle ; table pivotante 45° de chaque côté
• Rainures en T disposées en croix pour nombreuses possibilités de serrage
• Fonctions de pivotement/rotation facilitant l'alignement des pièces et des montages
• Passage central de liquide de refroidissement permettant rotations supérieures à 360°

Broche et fourreau

• Transmission principale à 12 rapports pour large plage de vitesses
• Composants électriques Schneider
• Affichage numérique de la vitesse sur le panneau de commande
• Engrenage d'avance 3 vitesses en bain d'huile, facilement commutable
• Bouton sur le volant pour activer/désactiver l'avance automatique via embrayage électromagnétique
• Course du fourreau lisible ; butée de profondeur et mode taraudage avec inversion automatique
• Fonction d'éjection sans outil dans le fourreau pour changement rapide
• Pompe de refroidissement intégrée et éclairage LED fournis

Caractéristiques techniques (résumé)
Zone de travail :
Capacité de perçage : 32 mm
Capacité taraudage, acier : M 20
Surface table : 500 mm x 420 mm
Course table manuelle : 490 mm
Course du fourreau : 160 mm
Plage de pivotement table (max.) : ± 45°
Distance nez broche - table : 630 mm
Distance nez broche - pied : 1.185 mm
Porte-à-faux : 320 mm
Diamètre colonne : 120 mm
Plage d'inclinaison tête : ± 50°
Charge table : 100 kg

Broche principale :
Montage broche : 4 MT
Plage de vitesses : 125 1/min - 3.030 1/min

Avances :
Avances fourreau : 0,1 / 0,2 / 0,3 mm/tr

Puissance :
Puissance moteur principal : 1,2 kW

Dimensions et poids :
Dimensions (L x l x h) : 0,84 m x 0,5 m x 1,96 m
Poids : 540 kg

Caractéristiques / spécifications

• Modèle : SSB 32 Xn
• Capacité de perçage : 32 mm
• Taraudage acier : M 20
• Table : 500 x 420 mm, pivotante ±45°
• Course table : 490 mm
• Course fourreau : 160 mm
• Avances : 0,1 / 0,2 / 0,3 mm/tr
• Montage broche : 4 MT ; vitesses 125–3.030 1/min
• Moteur principal : 1,2 kW
• Dimensions : 0,84 x 0,5 x 1,96 m ; Poids : 540 kg
