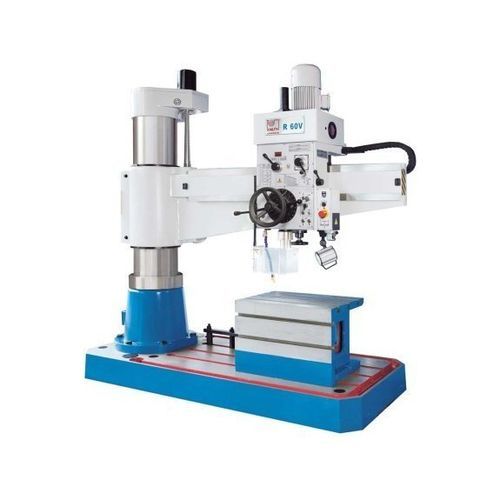

Machine de perçage radiale R 60 V

pour acierhaute précisionà vitesse variable

Présentation
Gamme de perceuses radiales pour perçage, alésage et fraisage dans l’acier et la fonte. Conçues pour la manipulation aisée de pièces lourdes et volumineuses grâce à une grande portée et une construction robuste. La série RV est l’évolution moderne de la perceuse radiale classique et un best-seller KNUTH de longue date.

Points forts

• Vitesse de broche réglable en continu avec affichage numérique
• Table cubique offrant des possibilités de serrage étendues
• Flèche très rigide et colonne de grandes dimensions pour une précision constante
• Réglage motorisé de la hauteur de flèche et fonctionnement d’engrenage fluide et peu bruyant

Détails produit

• Base, colonne, flèche et tête de transmission en fonte de qualité supérieure
• Réglage de la hauteur de la flèche par entraînement motorisé et vis de levage
• Les engrenages d’élévation fonctionnent en bain d’huile pour une fiabilité et une usure réduite
• Colonne pivotante avancée avec serrage optimisé pour grande rigidité et faible décalage de serrage
• Axes de pivotement et de déplacement très fluides pour alléger le travail opérateur
• Engrenages en acier chrome-nickel trempé et rectifié, lubrification par pompe à huile
• Broche principale sur roulements de précision avec frein automatique
• Denture du fourreau rectifiée pour une avance douce et un faible usure; guidage sur glissières trempées et polies
• Embrayages de surcharge réglables sur les avances et butée de profondeur réglable avec grande échelle et nonius
• Fourreaux avec contrepoids guidé pour faciliter la manœuvre et améliorer la sécurité
• Serrage hydraulique indépendant : la flèche se déplace verticalement sans perdre l’alignement broche-trou
• Tête et colonne serrables/desserrables ensemble ou séparément par pression d’un bouton
• Système de lubrification centralisé pour la colonne
• Système de refroidissement intégré avec réservoir au pied de la machine

Equipement de série (sélection)

• Dispositif de refroidissement
• Table cubique
• Lampe de travail LED
• Manuel d'utilisation

Equipement optionnel (sélection)

• Table pivotante 400 x 600 mm (accessoire optionnel)

Caractéristiques techniques

• Capacité de perçage : 60 mm
• Filetage en fonte : M 52
• Filetage en acier : M 40
• Profondeur max. de perçage : 315 mm
• Dimensions table machine : 2400 mm x 1000 mm x 200 mm
• Dimensions table cubique : 750 mm x 500 mm x 500 mm
• Porte-à-faux : 350 mm - 1600 mm
• Distance nez de broche - table : 350 mm - 1250 mm
• Course du bras (vertical) : 585 mm
• Diamètre de colonne : 350 mm
• Course de la tête (horizontal) : 1250 mm
• Plage de vitesses : 38 1/min - 2000 1/min
• Montage de broche : 5 MT
• Avances : 0,06 mm/tr - 1 mm/tr
• Puissance moteur principal : 4 kW
• Moteur de levage : 1,5 kW
• Dimensions (L x l x H) : 2,49 m x 1,05 m x 2,78 m
• Poids : 3 800 kg
• SKU : 101649
