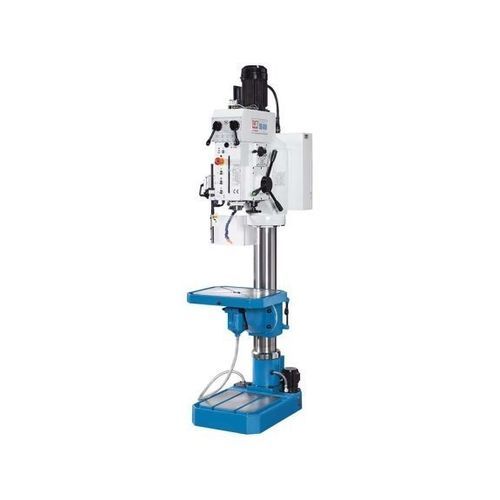

Machine de perçage verticale SSB 40 Xn

à colonneà table rotativepour acier

Présentation
Les perceuses de la série SSB Xn sont conçues pour l'atelier, en réparation comme en production. Colonne à paroi épaisse, transmissions robustes et entraînements puissants assurent une bonne stabilité pour l'usinage de petites pièces comme d'ensembles lourds. Cette gamme est éprouvée depuis plus de 20 ans.

Points forts

• Table de travail inclinable et rotative pour perçages angulaires
• Avance de perçage automatique avec embrayage électromagnétique
• Trois vitesses d'avance du fourreau pour plus de flexibilité
• Système de refroidissement intégré avec pompe
• Éclairage LED et fonction d'éjection d'outil dans le fourreau

Bâti de la machine

• Construction rigide avec colonne à paroi épaisse et grand porte-à-faux (340 mm)
• Table pivotante ±45° et réglable en hauteur par manivelle
• Rainures en T croisées pour de nombreuses possibilités de serrage
• Fonctions de pivotement et de rotation de la table facilitant l'alignement des pièces et des dispositifs de serrage
• Passage central du liquide de refroidissement et réservoir de base permettant des rotations supérieures à 360° et offrant une surface d'appui usinée

Broche et fourreau

• Transmission principale à 12 rapports associée à un moteur 1,5 kW pour une large plage de vitesses finement segmentée (75–2 020 tr/min)
• Boîte d'avance 3 vitesses en bain d'huile ; commande par bouton pour mise en service/désactivation rapide de l'avance automatique
• Affichage numérique de la vitesse et grande règle de lecture de la course du fourreau avec butée de profondeur réglable
• Fonction taraudage avec inversion automatique de la broche à la profondeur définie
• Pompe de refroidissement intégrée et éclairage LED fournis en standard
• Éjection d'outil depuis le fourreau pour des changements rapides sans outil

Caractéristiques techniques - Zone de travail (table)
Capacité de perçage : 40 mm
Capacité de taraudage, acier : M24
Surface de la table : 540 mm x 440 mm
Course table (manuel) : 550 mm
Course du fourreau : 190 mm
Plage de pivotement table (max.) : ±45°
Distance nez de broche - surface table : 610 mm
Distance nez de broche - pied : 1 195 mm
Porte-à-faux : 340 mm
Diamètre colonne : 140 mm
Charge admissible table : 150 kg

Caractéristiques techniques - Broche
Fixation broche : 4 MT
Plage de vitesses : 75 1/min - 2 020 1/min

Caractéristiques techniques - Avance
Avances fourreau : 0,12 ; 0,24 ; 0,4 mm/tr

Caractéristiques techniques - Puissance
Puissance moteur principal : 1,5 kW

Caractéristiques techniques - Dimensions et poids
Dimensions (L x l x H) : 0,95 m x 0,61 m x 2,23 m
Poids : 550 kg

Équipement de série / Remarques

• Table inclinable et rotative avec réglage en hauteur par manivelle
• Avance de perçage automatique avec embrayage électromagnétique et 3 avances de fourreau
• Système de refroidissement intégré et pompe
• Éclairage LED et éjection d'outil dans le fourreau
• Outils d'utilisation et options d'accessoires (fonction taraudage, écran de protection, lampe LED, manuel, etc.)

Spécifications

• Modèle : SSB 40 Xn
• Série : SSB Xn (perceuses colonne universelles)
• Capacité de perçage : 40 mm (max)
• Capacité de taraudage (acier) : M24
• Surface table : 540 x 440 mm
• Course table (manuel) : 550 mm
• Course du fourreau : 190 mm
• Diamètre colonne : 140 mm
• Fixation broche : 4 MT
• Plage vitesses : 75 - 2 020 1/min
• Puissance moteur principal : 1,5 kW
• Avances fourreau : 0,12 / 0,24 / 0,4 mm/tr
• Pivot table : ±45°
• Charge table : 150 kg
• Dimensions : 0,95 m x 0,61 m x 2,23 m
• Poids : 550 kg
