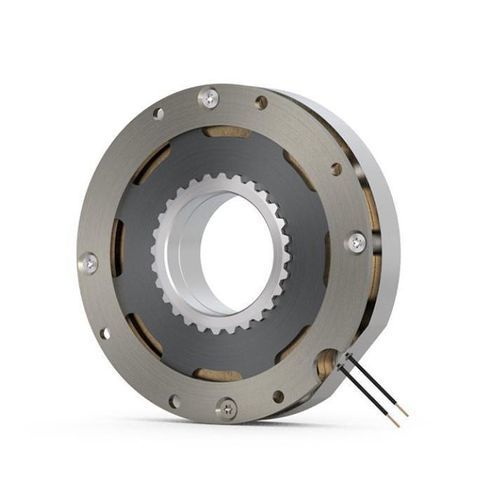

Frein à disque COMBISTOP S1 FLAT

à frictionserrage à ressortpour véhicules

Présentation du produit
Le COMBISTOP S1 FLAT est une frein de maintien à force de ressort en design plat, conçu pour les installations très encombrées telles que les AGV et les applications robotiques. Son système de friction breveté fournit un couple de freinage plus élevé que les freins à force de ressort conventionnels en convertissant l'énergie cinétique en chaleur via la friction entre la disque de friction, l'induit et la bride. La plage de couple actuelle est de 3,4 Nm à 10,8 Nm. Le concept Plug & Play et l'entrefer livré prêt à monter permettent un montage rapide et une mise en service courte. La conception ne comporte pas de terres rares tout en offrant des performances comparables à celles des freins à aimant permanent, renforçant l'indépendance des matériaux et la fiabilité de la chaîne d'approvisionnement.

Points forts

• Deux tailles
• Sans terres rares pour une indépendance maximale des matériaux
• Plage de couple : 3,4 Nm - 10,8 Nm
• Température ambiante : -40 °C à +80 °C
• Conçu pour fonctionnement S1 / 100 % d'utilisation
• Forte énergie de friction admissible en arrêt d'urgence
• Couple de freinage stable
• Guidage de câble intégré
• Jusqu'à la classe d'isolement F selon VDE 0580
• Tension standard : 24 V

Données techniques
Taille | Couple nominal M2 [Nm] | Couple statique min. à 80 °C M4min80 [Nm] | Puissance standard [W] | Diamètre [mm] | Ø alésage moyeu max. [mm]
769 | 3,4 | 2,1 | 42 | 63,5 | 22
770 | 10,8 | 6,5 | 36 | 94 | 34

Caractéristiques / spécifications techniques

• Modèle : COMBISTOP S1 FLAT
• Marque : KEB Automation KG
• Plage de couple : 3,4 Nm à 10,8 Nm (couple nominal atteint après appairage/conditionnement des éléments de friction)
• Tailles disponibles : 769 (3,4 Nm) et 770 (10,8 Nm) avec couples statiques minimum correspondants à 80 °C
• Puissance standard : 42 W (taille 769) / 36 W (taille 770)
• Diamètres extérieurs : 63,5 mm (taille 769) / 94 mm (taille 770)
• Alésages de moyeu max. : 22 mm (taille 769) / 34 mm (taille 770)
• Plage de température ambiante : -40 °C à +80 °C
• Conçu pour fonctionnement S1 / 100 % d'utilisation
• Forte énergie de friction admissible en arrêt d'urgence et couple de freinage stable
• Guidage de câble intégré ; câbles, connecteurs ou embouts prêts à monter en option
• Tension standard : 24 V ; tensions de bobine personnalisées sur demande
• Sans terres rares dans la conception (performances comparables aux freins à aimant permanent)
• Concept Plug & Play et entrefer livré prêt à monter pour une mise en service rapide
• Options de personnalisation : couple de frein modifié, tensions sur mesure, tailles personnalisées, assemblage de connecteurs et certificats d'usine/acceptation sur demande
