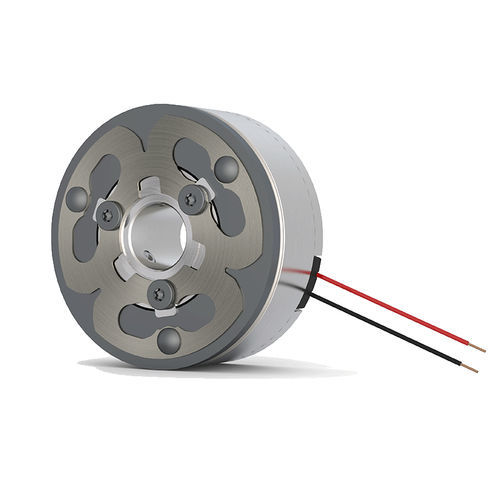

Frein à friction COMBIPERM P2

électromagnétiquepour servomoteurpour moteur

Description du produit
La COMBIPERM P2 est un frein à aimant permanent très compact et performant à action par friction sans jeu de rotation. Par rapport à la COMBIPERM P1, le frein nécessite un encombrement axial plus court et consomme moins d'énergie pour une performance accrue. Sa conception permet une utilisation jusqu'à -40 °C. En alimentation, le champ magnétique de l'aimant permanent est annulé et la pièce liée peut tourner sans moment résiduel. En cas d'arrêt d'urgence ou de coupure de courant, le frein de sécurité s'enclenche, freine et maintient l'entraînement en position. Les temps de commutation courts et la conception compacte rendent ce frein idéal pour les servomoteurs et le secteur médical.

Gamme
La plage de couple du frein est de 2,8 Nm à 20 Nm et il est disponible en tailles 03, 04, 05, 06 et 07.

Points forts

• 5 tailles
• Sans jeu de rotation
• Action par friction
• Libération sans moment résiduel
• Classe d'isolation F selon VDE 0580
• Conçu pour fonctionnement S1 (100 % d'utilisation)
• Jusqu'à dix millions de cycles de commutation en standard
• Jusqu'à 10 000 tr/min
• Anneau feutre intégré
• Température de fonctionnement -40 °C … 120 °C
• Tension standard 24 V

Options

• Protecteur de câble : le câble de connexion du COMBIPERM P2 peut être équipé en option d'un protecteur pour éviter les dommages ; recommandé lorsque le câble est guidé axialement dans des espaces restreints.
• Anneau feutre : pour protéger le frein et le couple de freinage contre l'huile provenant de roulements adjacents, un anneau feutre peut être fourni en option.
• Vissage arrière : pour des espaces d'installation extrêmement petits, une connexion par vis arrière est disponible afin qu'aucun flasque supplémentaire ne soit nécessaire.
• Flasque rond : une version avec flasque rond peut être fournie pour des espaces d'installation ou des plaques de palier de forme circulaire.
• Adaptation de la fixation / montage personnalisé : si la fixation standard ne convient pas, le frein peut être personnalisé avec un flasque, un perçage modifié et un fraisage du logement de palier.
• Insert de logement de palier personnalisé : si un palier doit être utilisé entre le frein et le capot de palier moteur, un insert de logement de palier peut être réalisé en interne.
• Arbre noyé dans l'aimant : l'arbre se trouve dans l'aimant en standard pour obtenir un encombrement axial le plus court possible.
• Câblage sur mesure : livrable avec câbles prêts à connecter munis de fiches, contacts ou embouts pour faciliter le montage.
• Certificats : certificat d'usine 2.1 (DIN EN 10204) sur demande ; certificat d'essai 3.1 (DIN EN 10204) avec résultats de test spécifiques (par ex. essai de couple) disponible sur demande.

Données techniques (tableau)
Taille | Couple nominal M2 [Nm] | Couple statique min. à 120 °C M4min120 [Nm] | Puissance standard [W] | Diamètre [mm] | Ø maximum alésage [mm]
03 | 2,8 | 2,3 | 10,5 | 40 | 12
04 | 6 | 5 | 12 | 53 | 17
05 | 11 | 9 | 13,6 | 63 | 20
06 | 14 | 11,5 | 14,4 | 70 | 22
07 | 20 | 16 | 16,4 | 80 | 25

Caractéristiques / spécifications techniques

• Modèle : COMBIPERM P2
• Marque : KEB Automation KG
• Plage de couple : 2,8 Nm … 20 Nm (couple nominal par taille comme dans le tableau)
• Tailles disponibles : 03, 04, 05, 06, 07
• Couple statique min. à 120 °C par taille : 2,3 Nm (03), 5 Nm (04), 9 Nm (05), 11,5 Nm (06), 16 Nm (07)
• Consommation standard : 10,5 W (03), 12 W (04), 13,6 W (05), 14,4 W (06), 16,4 W (07)
• Diamètre extérieur : 40 mm (03), 53 mm (04), 63 mm (05), 70 mm (06), 80 mm (07)
• Alésage max. : 12 mm (03), 17 mm (04), 20 mm (05), 22 mm (06), 25 mm (07)
• Plage de température : -40 °C à 120 °C
• Vitesse max. : jusqu'à 10 000 tr/min
• Service : Conçu pour fonctionnement S1 (100 % d'utilisation)
• Classe d'isolation : F selon VDE 0580
• Durée de vie (cycles) : Jusqu'à 10 millions de cycles de commutation en standard
• Principe d'enclenchement : frein à aimant permanent à action par friction ; sans jeu
• Comportement au lâcher : champ magnétique annulé en alimentation → rotation sans moment résiduel
• Anneau feutre : intégré (optionnel pour protection contre l'huile)
• Tension standard : 24 V (tensions spéciales sur demande)
• Domaines d'application typiques : servomoteurs, technologie médicale, robotique & automatisation, manutention, mobilité électrique
