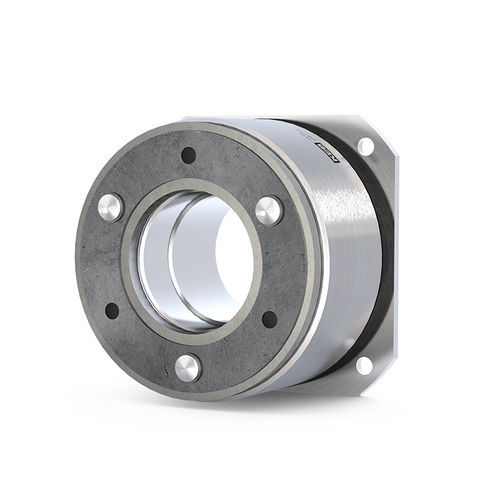

Frein à friction COMBIPERM P1

électromagnétiquepour servomoteurà manque de courant

Description
Le COMBIPERM P1 est un frein à aimant permanent à liaison par friction et fonctionnement sans jeu. En position alimentée, le champ du magnét permanent est annulé et l'élément entraîné tourne sans couple résiduel. En cas d'arrêt d'urgence ou de coupure d'alimentation, la sécurité de freinage s'enclenche, freine et maintient l'entraînement en position. Les temps de commutation courts et la conception compacte rendent ce frein adapté aux servomoteurs et aux applications médicales.

Points forts

• 11 tailles couvrant 0,1 Nm à 194 Nm de couple nominal
• Comportement sans jeu, actionnement par friction
• Libération sans couple résiduel en position alimentée
• Isolation classe F selon VDE 0580
• Certification cCSAus ; option VdS disponible
• Conçu pour fonctionnement continu (S1 / 100 % de cycle de service)
• Jusqu'à 10 000 000 cycles de commutation (standard)
• Vitesse maximale jusqu'à 10 000 rpm
• Tension standard de bobine 24 V (tensions spéciales sur demande)

Options / Variantes

• Approbation VdS disponible
• Plaque de protection des câbles pour protéger les connexions et les câbles moteur
• Anneau en feutre pour protéger le couple de freinage contre les fuites d'huile
• Fixation par vis à l'arrière (Variante 300) pour espaces d'installation confinés
• Flasque rond (Variante 100)
• Flasque rectangulaire (Variante 200)
• Jante externe (Version 30)
• Jante dans le magnét (Version 20)
• Sans jante (Version 10)
• Bobines à tension personnalisée sur demande
• Prises personnalisées ou câbles prêts à connecter
• Certificat d'usine 2.1 ou certificat d'inspection 3.1 sur demande

Données techniques (tableau récapitulatif)
Taille | Couple nominal M2 [Nm] | Couple statique min. à 120 °C M4min120 [Nm] | Puissance standard [W] | alésage max. [mm]
0A | 0,15 | 0,1 | 3 | 3
01 | 0,5 | 0,3 | 8 | 6
02 | 1,4 | 0,8 | 10 | 8
03 | 2,7 | 1,8 | 11 | 12
04 | 3,5 | 2,8 | 11 | 12
05 | 6,1 | 4 | 12 | 15
06 | 12 | 8 | 18 | 18
07 | 24 | 15 | 24 | 25
08 | 49 | 32 | 26 | 30
09 | 96 | 65 | 40 | 40
10 | 194 | 115 | 50 | 50

Tension standard : 24 V | Tension spéciale : sur demande. Le couple nominal est atteint après le rodage des partenaires de friction.

Caractéristiques / spécifications techniques

• Série de modèles : COMBIPERM P1
• Plage de couples : 0,1 Nm à 194 Nm
• Conception sans jeu, à entraînement par friction
• Libération sans couple résiduel en position alimentée
• Adapté aux servomoteurs et applications médicales
• Vitesse maximale jusqu'à 10 000 rpm
• Conçu pour fonctionnement continu (S1 / 100 %)
• Durabilité : jusqu'à 10 000 000 cycles de commutation (standard)
• Tension standard de bobine : 24 V (tensions spéciales sur demande)
• Classe d'isolation : ISO classe F (VDE 0580)
• Certifications : cCSAus ; option VdS disponible ; documents de conformité EU/UK/CSA disponibles
• Plusieurs variantes de fixation et d'axe disponibles
• Options de protection et accessoires : plaque de protection câbles, anneau feutre, prises/câbles sur mesure
