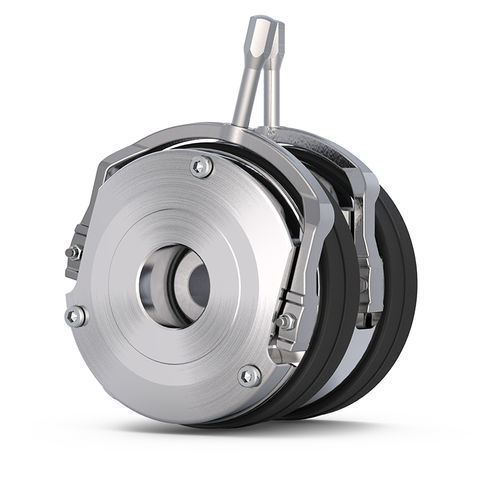

Frein à disque COMBISTOP 38D

à frictionmécaniqueà ressort

Description
La double bride 38D augmente le niveau de sécurité et couvre une gamme conçue pour des applications avec circuits de freinage redondants. La conception mécanique avec deux freins à ressort de sécurité totalement indépendants l'un de l'autre répond aux exigences de la norme DIN 56950 (BGV C1). Le système de freinage redondant est livré prêt à monter et réglé par KEB.

Points forts

• 10 tailles
• Deux circuits de freinage redondants
• Livrée prête à installer, jeu d'air réglé
• Utilisable comme frein de service ou frein de maintien
• Jusqu'à la classe ISO H selon VDE 0580
• Certifiée cCSAus
• Indice de protection jusqu'à IP67
• Conçue pour fonctionnement S1 ou 100 % de cycle de service
• Jusqu'à sept millions de cycles de commutation en standard
• Tensions standard 24 / 105 / 180 / 205 V

Options (résumé)

• Manœuvre manuelle — commande manuelle optionnelle pour ouverture manuelle du frein (utile en situation hors tension ou si le rotor est usé).
• Mikro-interrupteur — interrupteur de contrôle optionnel pour surveiller la performance ou l'usure (recommandé pour freins moteurs sur appareils de levage et systèmes de levage de charge, notamment avec variateurs).
• Flasque / disque de friction — flasque ou, pour les petites tailles, disque de friction optionnel pour fournir une surface de contre-friction optimale lorsque l'extrémité du moteur ne présente pas les propriétés requises.
• Anneau de protection contre la poussière — anneau optionnel pour augmenter la protection IP en environnements poussiéreux/humides et assurer une protection contre le contact accidentel (peut atteindre IP54 sous la calotte moteur et IP44 à l'extrémité ouverte).
• Joint d'arbre / bouchon d'étanchéité — pour l'étanchéité de l'arbre traversant contre l'environnement extérieur ; bouchon d'étanchéité disponible lorsqu'aucun arbre ne dépasse.
• Version CCV — conception pour environnements difficiles et froids, utilisable jusqu'à -40 °C.
• Fixation d'encodeur / perçages arrière — perçages taraudés arrière et cercle de perçage optionnels pour montage d'encodeur rotatif, ventilateur ou capteur.
• Couple de freinage — le couple peut être augmenté ou réduit selon les spécifications client lors de la production.
• Design compact — longueur totale / carter réduits disponibles pour applications avec contrainte de profondeur d'installation (livré prêt à l'emploi, réglé par KEB).
• Tensions personnalisées — tensions d'enroulement spéciales disponibles sur demande.
• Assemblage de connecteur — câbles prêts à brancher avec fiches, contacts ou embouts pour faciliter l'assemblage.
• Certificats — certificat d'usine 2.1 (DIN EN 10204) et certificat d'essai 3.1 (DIN EN 10204) disponibles sur demande (le certificat 3.1 inclut les résultats d'essais spécifiques, ex. essai de couple).

Données techniques (tableau)
Taille | Couple réduit [Nm] | Couple nominal M2 [Nm] | Couple augmenté [Nm] max | Puissance standard [W] | Diamètre [mm] | Ø alésage max [mm]
02 | 2 x 3 | 2 x 6.5 | 2 x 10 | 2 x 25 | 85 | 15
03 | 2 x 4 | 2 x 13 | 2 x 20 | 2 x 30 | 102 | 20
04 | 2 x 8 | 2 x 25 | 2 x 40 | 2 x 30 | 127 | 25
05 | 2 x 15 | 2 x 45 | 2 x 65 | 2 x 48 | 147 | 30
06 | 2 x 33 | 2 x 90 | 2 x 120 | 2 x 62 | 164 | 35
07 | 2 x 65 | 2 x 130 | 2 x 200 | 2 x 65 | 190 | 45
08 | 2 x 75 | 2 x 200 | 2 x 300 | 2 x 75 | 218 | 60
09 | 2 x 120 | 2 x 330 | 2 x 500 | 2 x 80 | 253 | 60
10 | 2 x 165 | 2 x 665 | 2 x 1000 | 2 x 130 | 307 | 75
11 | 2 x 445 | 2 x 1335 | 2 x 2000 | 2 x 180 | 363 | 90

Tension standard : 24 V, 105 V, 180 V, 205 V | Tension spéciale : sur demande. Tolérance du couple de freinage ±25% après rodage des partenaires de friction. * Frein de maintien avec fonction d'arrêt d'urgence.

Caractéristiques / Spécifications techniques

• Modèle / Dénomination : COMBISTOP 38D
• Fabricant / Marque : KEB (KEB Automation)
• Plage de couple : 5 Nm à 2 x 2000 Nm
• Tailles disponibles : 10 tailles (02–11)
• Conception redondante : deux freins à ressort entièrement indépendants, circuits de freinage redondants
• Indice de protection : jusqu'à IP67 (anneau de protection augmente la classe IP ; IP54 possible sous calotte moteur)
• Service : fonctionnement S1 / 100 % d'utilisation
• Certifications : certifié cCSAus (certificat de conformité CSA disponible)
• Durée de vie : jusqu'à 7 millions de cycles de commutation en standard
• Tensions standard : 24 V, 105 V, 180 V, 205 V (tensions spéciales sur demande)
• Option environnementale : version CCV pour fonctionnement en basse température jusqu'à -40 °C
