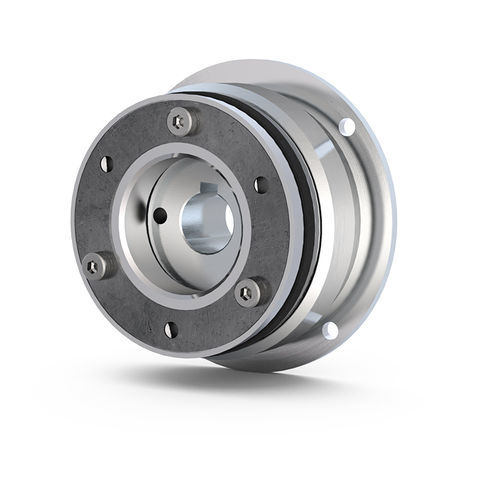

Embrayage à friction COMBIPERM PC

magnétiqueà aimants permanents

Présentation du produit
Le COMBIPERM PC est une embrayage à aimant permanent qui transmet le couple par engagement par friction à l'état hors tension. Il permet de transmettre de manière fiable des couples élevés dans des encombrements réduits. L'application d'une tension libère la liaison par friction en annulant l'effet des aimants permanents. La plage de couple couvre 6 Nm à 120 Nm, avec des tailles spécifiques allant de 1,5 Nm à 120 Nm comme indiqué dans le tableau technique.

Points forts

• 7 tailles (03*, 05*, 06, 07, 08, 09, 10)
• Transmission de couple par engagement par friction (couple transmis à l'état hors tension)
• Classe d'isolation F selon VDE 0580
• Conçu pour un fonctionnement continu (S1 / 100 % d'utilisation)
• Tension standard 24 V (tensions spéciales sur demande)

Options

• Documentation VdS : disponible pour les applications nécessitant une preuve documentaire de sécurité.
• Flasque personnalisé : l'entraxe des trous et le siège de palier du flasque standard peuvent être adaptés aux exigences client.
• Certification cCSAus : certification pour les marchés canadien/américain disponible sur demande.
• Tensions personnalisées : bobines avec tensions non standards réalisables sur demande.
• Confektionnement de connecteurs : câbles prêts à connecter avec fiches, contacts ou embouts pour simplifier le montage.
• Certificats : certificat d'usine 2.1 ou certificat d'essai 3.1 (DIN EN 10204), incluant les résultats d'essais spécifiques comme l'essai de couple, disponibles sur demande.

Données techniques
Taille | Couple nominal M2 [Nm] | Puissance standard [W] | Diamètre [mm] | max. Alésage rotor [mm] | max. Alésage moyeu [mm]
03* | 1,5 | 13 | 54 | 10 | 10
05* | 3 | 10 | 65 | 15 | 15
06 | 6 | 18 | 80 | 20 | 18
07 | 12 | 24 | 100 | 25 | 22
08 | 24 | 28 | 125 | 30 | 30
09 | 50 | 35 | 150 | 35 | 35
10 | 120 | 80 | 190 | 50 | 45
Tension standard : 24 V | Tension spéciale : sur demande | Le couple nominal est atteint après le rodage d'appariement des surfaces de friction.

Caractéristiques / spécifications techniques

• Modèle : COMBIPERM PC
• Marque : KEB Automation KG
• Principe de fonctionnement : embrayage à aimant permanent avec engagement par friction (couple transmis à l'état hors tension)
• Plage de couple : 6 Nm à 120 Nm (le tableau présente aussi des tailles à partir de 1,5 Nm)
• Tailles disponibles : 03*, 05*, 06, 07, 08, 09, 10
• Puissance standard (exemples par taille) : 13 W (03*), 10 W (05*), 18 W (06), 24 W (07), 28 W (08), 35 W (09), 80 W (10)
• Diamètres (exemples) : 54 mm (03*), 65 mm (05*), 80 mm (06), 100 mm (07), 125 mm (08), 150 mm (09), 190 mm (10)
• Alésages rotor maxi (exemples) : 10 mm (03*), 15 mm (05*), 20 mm (06), 25 mm (07), 30 mm (08), 35 mm (09), 50 mm (10)
• Alésages moyeu maxi (exemples) : 10 mm (03*), 15 mm (05*), 18 mm (06), 22 mm (07), 30 mm (08), 35 mm (09), 45 mm (10)
• Classe d'isolation : ISO classe F (VDE 0580)
• Mode de service : conçu pour fonctionnement continu (S1 / 100 % d'utilisation)
• Tension standard : 24 V (tensions spéciales disponibles sur demande)
• Certifications / options : documentation VdS, cCSAus sur demande ; flasques, bobines et confektionnements de connecteurs personnalisables ; certificats d'usine DIN EN 10204 sur demande
• Remarque : les valeurs de couple nominal s'appliquent après rodage/conditionnement des partenaires de friction
