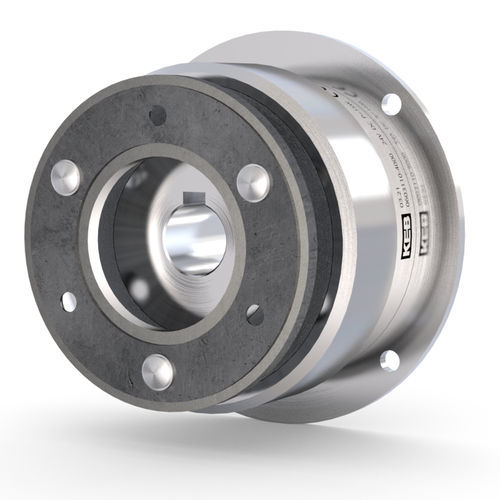

Embrayage à friction COMBINORM C

électromagnétiqueà montage sur brideavec adaptateur

Description du produit
L'embrayage électromagnétique COMBINORM C s'engage lorsqu'il est alimenté et permet un commutateur simple et contrôlé des fonctions mécaniques. Il est conçu pour le positionnement fiable et la transmission de couple dans des process indexés ou synchronisés. Plage de couple : 0,5 Nm à 1 250 Nm.

Points forts

• 13 tailles couvrant une large plage de couple
• Courtes temps de commutation pour un contrôle précis des cycles
• Précision de positionnement et fiabilité de fonctionnement
• Conçu pour un fonctionnement continu (S1 / 100% d'utilisation)
• Classe d'isolement B selon VDE 0580
• Large plage de températures et de tensions de service
• Couple réglable en continu
• Tension standard : 24 V (tensions spéciales sur demande)

Options

• Flasque adapté : adaptation interne de la géométrie du flasque, du cercle de fixation, des trous traversants, des rainures de montage ou des alésages pour siège de palier.
• Certification cCSAus : certification pour les marchés canadien/américain disponible sur demande.
• Montage sur flasque : aimant monté sur un flasque (p. ex. chapeau de moteur) ; le rotor est fixé sur l'arbre par bagues ; l'ancre est vissée sur pignon, poulie ou extrémité d'arbre.
• Montage sur arbre : rotor fixé sur l'arbre ; partie magnétique empêchée de tourner par un flasque ou un support de couple ; l'ancre montée sur la surface d'appui.
• Alésage extérieur (nabe externe) : ancre montée à l'extérieur du boîtier pour une installation facilitée.
• Sans alésage : version la plus courte axialement, ancre montée directement sur la surface d'appui.
• Tensions personnalisées : enroulements spécifiques et tensions disponibles sur demande.
• Connecteurs personnalisés : fourniture avec câbles prêts à connecter, connecteurs, contacts ou embouts pour simplifier l'assemblage.
• Certificats sur demande : certificat d'usine 2.1 ou certificat d'inspection 3.1 (DIN EN 10204) ; 3.1 inclut des essais spécifiques tels que le test de couple.

Données techniques
Taille | Couple nominal M2 [Nm] | Puissance standard [W] | Diamètre [mm] | Ø max. alésage rotor [mm] | Ø max. alésage moyeu [mm]
01 | 0,5 | 6 | 39 | 6 | 6
02 | 0,75 | 6 | 45 | 8 | 8
03 | 1,5 | 8 | 54 | 10 | 10
05 | 3 | 10 | 65 | 17 | 15
06 | 7 | 15 | 80 | 20 | 18
07 | 15 | 20 | 100 | 25 | 22
08 | 30 | 28 | 125 | 30 | 30
09 | 65 | 35 | 150 | 35 | 35
10 | 130 | 50 | 190 | 50 | 45
11 | 250 | 68 | 230 | 65 | 60
12* | 500 | 85 | 290 | 80 | 70
13* | 750 | sur demande | 355 | 90 | 90
14* | 1250 | sur demande | 440 | sur demande | sur demande
Tension standard : 24 V | Tension spéciale : sur demande | Couple nominal atteint après rodage des partenaires d'embrayage | * Solutions projet dépendantes des quantités

Caractéristiques / spécifications techniques

• Brand: KEB Automation KG
• Modèle / série : COMBINORM C
• Plage de couple : 0,5 Nm – 1 250 Nm
• Tailles : 13 (couple et dimensions selon taille ; grandes tailles possibles en solution projet)
• Plage de puissance standard : 6 W – 85 W (selon taille)
• Tension standard : 24 V (tensions spéciales sur demande)
• Conçu pour fonctionnement continu (S1 / 100% d'utilisation)
• Classe d'isolement : B selon VDE 0580
• Courtes temps de commutation et couple réglable en continu
• Variantes de montage : flasque adapté, montage sur flasque, montage sur arbre, avec/sans alésage
• Certificats & documentation : manuel d'installation, données électriques, déclarations de conformité ; CSA/cCSAus possible
