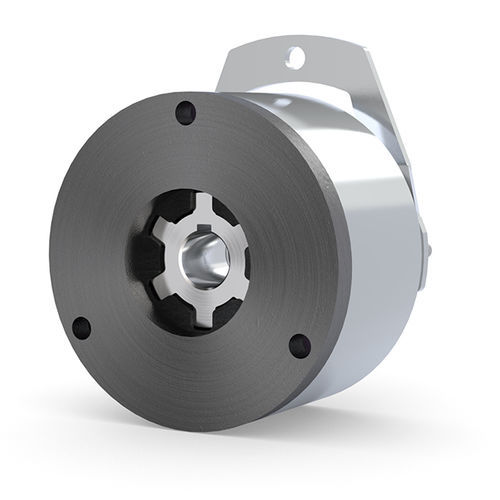

Frein à disque COMBISTOP 08

serrage à ressortdesserrage manuelpour moteur

Description du produit
Le COMBISTOP type 08 est la mini-série de freins à ressort de KEB, à courant de repos fermé. Conçu pour de faibles charges, sa construction compacte permet une utilisation comme frein de service pour des applications dynamiques et comme frein de maintien avec fonction d'arrêt d'urgence pour des applications statiques.

Plage de couple
La plage de couple du COMBISTOP 08 est de 0,3 Nm à 2 Nm.

Points forts

• 2 tailles (0B, 00)
• Prêt à monter avec jeu d'air réglé
• Utilisable comme frein de service ou frein de maintien avec arrêt d'urgence
• Classe ISO B selon VDE 0580
• Certifié cCSAus
• Conçu pour fonctionnement continu (S1 / 100 % ED)
• Tensions standard : 24 / 105 / 180 / 205 V

Options
Manœuvre manuelle
Une manœuvre manuelle optionnelle permet l'ouverture manuelle du COMBISTOP 08. Utile en cas d'absence d'alimentation ou lorsque le rotor est usé et que la libération manuelle est nécessaire.

Bride / disque de friction
Le COMBISTOP 08 peut être équipé en option d'une bride ou alternativement d'un disque de friction. Si la plaque palier du moteur ne possède pas la qualité de matériau ou la planéité requise, la bride ou le disque de friction constitue une surface d'appui optimale.

Bouchon d'étanchéité
Le frein peut être équipé d'un bouchon d'étanchéité pour protéger l'appareil de l'environnement extérieur.

Version CCV
Pour les environnements particulièrement rudes ou froids, une version CCV est disponible. Des températures jusqu'à -40 °C sont prises en charge.

Couple sur mesure
Si un couple de freinage modifié est nécessaire, une augmentation ou une réduction spécifique peut être réalisée en production.

Tensions sur mesure
Des bobines adaptées à des tensions non standard peuvent être fabriquées sur demande.

Câblages / connecteurs
Pour simplifier le montage chez le client, les freins peuvent être fournis avec des câbles prêts à connecter, des connecteurs, des contacts ou des manchons de câblage.

Certificats d'usine
Une attestation 2.1 ou un certificat d'essai 3.1 selon DIN EN 10204 peut être délivré sur demande (par ex. confirmation d'essais de couple).

Données techniques
En-tête : Taille | Couple de maintien réduit [Nm] (min) | Couple nominal M2 [Nm] | Couple max personnalisable [Nm] | Puissance standard [W] | Diamètre [mm] | Alésage max [mm]
0B | - | 0,3 | - | 6 | 40 | 8
00 | 0,5 | 1 | 2 | 11…15 | 59,5 | 10

* Frein de maintien avec fonction d'arrêt d'urgence
Tensions standard : 24 V, 105 V, 180 V, 205 V. Tensions spéciales sur demande.

Fabricant / spécifications

• Marque : KEB (KEB Automation KG)
• Dénomination commerciale (modèle) : COMBISTOP 08
• Plage de couple : 0,3 Nm à 2 Nm
• Tailles : 0B, 00
• Conçu pour S1 / 100 % ED
• Certifications : Classe ISO B (VDE 0580), certifié cCSAus
• Version CCV disponible pour températures jusqu'à -40 °C
