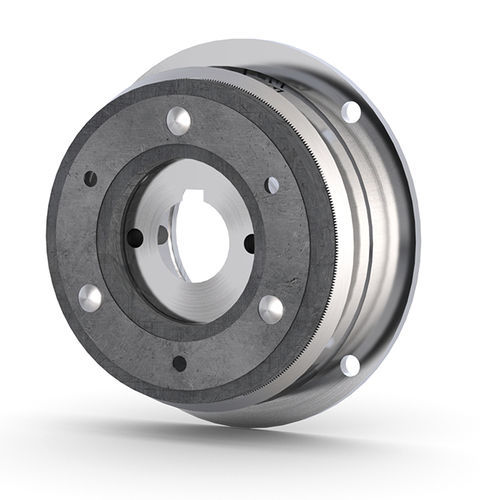

Embrayage à denture COMBINORM T

électromagnétique

Vue d'ensemble Le COMBINORM T est une embrayage à dent actionné par courant de service (actionnement électromagnétique) qui s'engage lors de l'alimentation électrique. Il transmet des couples élevés dans les deux sens de rotation dans un encombrement réduit via une liaison formelle, sans jeu. Le couple est transmis par les faces d'attaque de dentures durcies. Plage de couple : 21 Nm à 390 Nm.

Points forts

• 5 tailles (06–10)
• Transmission formelle sans jeu via dentures durcies
• Classe ISO B selon VDE 0580
• Conçu pour fonctionnement S1 (100% de cycle de service)
• Large plage de température et de tension
• Tension standard : 24 V

Options

• Flasque adapté — Le flasque standard peut être modifié en interne pour s'adapter à la situation d'installation (géométrie, motif de perçage, perçages traversants, répartition du cercle de perçage, fentes de montage, ajout d'un logement de siège de palier).
• Certification cCSAus — Certification pour les marchés canadien/états-unis disponible sur demande.
• Nabe à l'extérieur — Armature fixée sur l'arbre à l'extérieur du boîtier magnétique pour une installation facilitée.
• Sans nabe — Version la plus courte axialement où l'armature est montée directement sur la surface de montage (p. ex. pignon, poulie ou extrémité d'arbre).
• Tensions personnalisées — Bobines avec tensions modifiées réalisables sur demande en production interne.
• Assemblage de connecteurs — Câbles prêts à connecter avec fiches, contacts ou embouts disponibles pour simplifier la montage.
• Certificat 2.1 / certificat d'essai 3.1 — Certificat d'usine 2.1 ou certificat d'essai 3.1 (DIN EN 10204) avec résultats de tests spécifiques (par ex. essai couple) disponible sur demande.

Données techniques
Taille | Couple nominal M2 [Nm] | Puissance standard [W] | Diamètre [mm] | Ø max. alésage rotor [mm] | Ø max. alésage moyeu [mm]
06 | 21 | 15 | 80 | 18 | 18
07 | 45 | 20 | 100 | 22 | 22
08 | 90 | 28 | 125 | 30 | 30
09 | 195 | 35 | 150 | 35 | 35
10 | 390 | 50 | 190 | 45 | 45

Tension standard : 24 V | Tension spéciale : sur demande. Le couple nominal est immédiatement atteignable.

Caractéristiques / spécifications techniques

• Brand: KEB Automation KG
• Modèle : COMBINORM T
• Principe de fonctionnement : embrayage à dent actionné électromagnétiquement (embrayage à courant de service)
• Plage de couple : 21 Nm à 390 Nm
• Tailles disponibles : 06, 07, 08, 09, 10
• Tensions standard : 24 V (tensions spéciales sur demande)
• Puissance standard (exemples par taille) : 06 = 15 W, 07 = 20 W, 08 = 28 W, 09 = 35 W, 10 = 50 W
• Gamme de diamètres (par taille) : 80 mm à 190 mm
• Jeu angulaire : transmission formelle sans jeu via dentures durcies
• Cycle de service : conçu pour fonctionnement S1 / 100% d'utilisation
• Normes : classe ISO B conforme à VDE 0580
