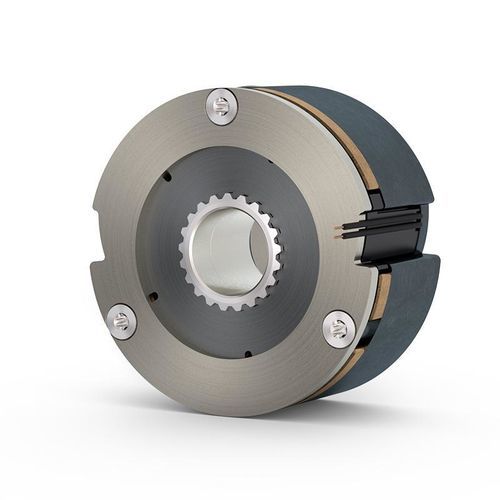

Frein à friction COMBISTOP S1

électromagnétiquepour servomoteurde sécurité

Présentation
La nouvelle S1 frein de maintien se distingue par un système de friction breveté offrant un couple de freinage sensiblement supérieur à celui des freins à ressort conventionnels. Particulièrement adapté aux applications servo avec des exigences de sécurité renforcées. Le système plug & play permet une installation simple. Plage de couple : 0,5 Nm à 60 Nm sur 8 tailles.

Points clés

• 8 tailles (01–08)
• Haute énergie de frottement admissible en arrêt d'urgence
• Couple de freinage stable
• Bonne résistance à la température (jusqu'à la classe ISO H selon VDE 0580)
• Prêt à monter avec jeu d'air réglé
• Utilisable comme frein de service ou frein de maintien
• Gorges câbles intégrées
• Tension standard : 24 V

Options

• Anneau en feutre : anneau en feutre optionnel pour protéger le COMBISTOP S1 (et donc le couple de freinage) contre l'huile provenant des paliers adjacents.
• CCV (Cold Climate Version) : disponible pour environnements particulièrement rudes/froids (jusqu'à -40 °C).
• Modification du couple de freinage : augmentation ou réduction du couple possible selon les spécifications client en production.
• Tensions personnalisées : bobines avec tensions spécifiques réalisables sur demande.
• Assemblage de connecteurs : câbles prêts à brancher avec prises, contacts ou embouts disponibles pour simplifier le montage.
• Certificats : certificat d'usine 2.1 (DIN EN 10204) et certificat d'essai 3.1 (DIN EN 10204) disponibles sur demande ; le 3.1 inclut les résultats de tests spécifiques tels que l'essai de couple.

Données techniques (tableau)
Taille | Couple nominal M2 [Nm] | Couple statique min. à 120 °C M4min120 [Nm] | Puissance standard [W] | Diamètre [mm] | alésage max. [mm]
01 | 0,5 | 0,3 | 6,1 | 35 | 9
02 | 1 | 0,6 | 7,5 | 41 | 10,5
03 | 1,9 | 1,1 | 9,4 | 48 | 12,5
04 | 3,9 | 2,3 | 11,8 | 56 | 15,5
05 | 7,5 | 4,5 | 15,3 | 66 | 17,5
06 | 15 | 9 | 20 | 77 | 20,5
07 | 30 | 18 | 26 | 90 | 24
08 | 60 | 36 | 33,8 | 102 | 28

Caractéristiques / spécifications techniques

• Modèle : COMBISTOP S1
• Plage de couple : 0,5 Nm à 60 Nm
• 8 tailles (01–08)
• Couple nominal et couple statique min. par taille : voir tableau ci‑dessus
• Puissances standard par taille : voir tableau ci‑dessus
• Diamètre et alésage maxi par taille : voir tableau ci‑dessus
• Tension standard : 24 V (tensions spéciales sur demande)
• Option de protection : anneau en feutre contre l'huile
• Adaptation climat froid : version CCV jusqu'à -40 °C
• Bonne résistance thermique : jusqu'à la classe ISO H selon VDE 0580
• Prêt à monter avec jeu d'air réglé ; options plug & play (câbles prêts à brancher disponibles)
• Certificats : 2.1 et 3.1 disponibles sur demande
