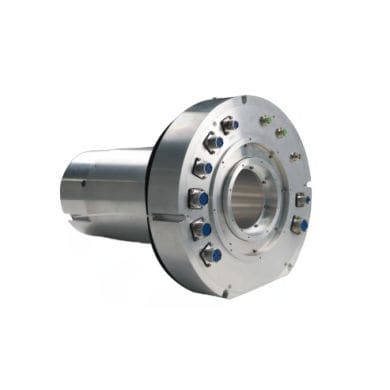

Collecteur tournant via Ethernet DHK105-54

HD-SDIHDMIindustriel

Vue d'ensemble
Ce collecteur tournant intégré sert de jonction électrique rotative de précision pour les systèmes lourds en rotation. L'unité regroupe 54 voies (alimentation, signaux, réseau industriel et vidéo) dans un seul boîtier pour éliminer l'enroulement et la rupture des câbles causés par les rotations répétées. Les anneaux d'alimentation, de signaux, de réseau et de vidéo sont isolés séparément pour réduire les interférences et maintenir une transmission de données stable en rotation continue.

Description courte
Modèle: DHK105-54
Le collecteur conducteur intégré 54 circuits est conçu pour les équipements rotatifs de grande taille nécessitant une transmission 360° continue de l'alimentation, des signaux de contrôle, du réseau industriel et des signaux vidéo. Il intègre plusieurs types de circuits dans une même jonction rotative compacte. Avec jusqu'à 40 A par circuit d'alimentation et une compatibilité 0–380 V AC/DC, des contacts en métal précieux et un faible couple de frottement statique, il convient aux plateformes tournantes lourdes, engins de chantier, systèmes marins et lignes de production automatisées.

Caractéristiques clés

• 54 voies dans une unité – alimentation + signal + réseau industriel + vidéo intégrés
• Transmission de puissance forte – jusqu'à 40 A par circuit d'alimentation, 0–380 V AC/DC
• Forte immunité aux interférences – agencement indépendant pour signal/réseau/vidéo, isolation ≥40 dB
• Contact électrique stable – contacts en métal précieux, variation de résistance de contact dynamique ≤10 mΩ
• Haute isolation diélectrique – test diélectrique 1000 V AC réussi, pas de tracking ni d'amorçage
• Faible couple de rotation – couple de frottement statique max. ≤10 N·m
• Construction industrielle robuste – boîtier en alliage d'aluminium, poids ≤25 kg, protection IP51
• Large plage de température – -40°C à +55°C
• Installation facilitée – repère de montage de précision, sortie de type prise, joint d'étanchéité conducteur

Applications typiques

• Grandes plateformes tournantes et entraînements d'orientation
• Engins de construction et équipements lourds
• Systèmes marins et matériels de pont
• Lignes de production automatisées
• Plateaux radar, pivots de grues et bancs d'essai rotatifs

Service de personnalisation
La quantité de circuits, le courant nominal, le type de signal, le style de connecteur, la taille de bride et la direction de sortie peuvent être personnalisés selon l'agencement de l'équipement. Support OEM/ODM disponible pour intégrateurs et fabricants de machines.

Spécifications

• Modèle: DHK105-54
• Voies: 54 (alimentation + signal + réseau industriel + vidéo)
• Courant nominal des circuits d'alimentation: jusqu'à 40 A par circuit
• Support de tension: 0–380 V AC/DC
• Matériau des contacts: contacts en métal précieux
• Variation de la résistance de contact dynamique: ≤10 mΩ
• Isolation (signal/réseau/vidéo): ≥40 dB
• Test d'isolation diélectrique: 1000 V AC réussi
• Couple de frottement statique max.: ≤10 N·m
• Boîtier: alliage d'aluminium
• Poids: ≤25 kg
• Indice de protection: IP51
• Plage de température de fonctionnement: -40°C à +55°C
• Caractéristiques d'installation: repère de montage de précision, sortie de type prise, joint d'étanchéité conducteur
• Personnalisation: quantité de circuits, courant nominal, type de signal, style de connecteur, taille de bride, direction de sortie; support OEM/ODM
