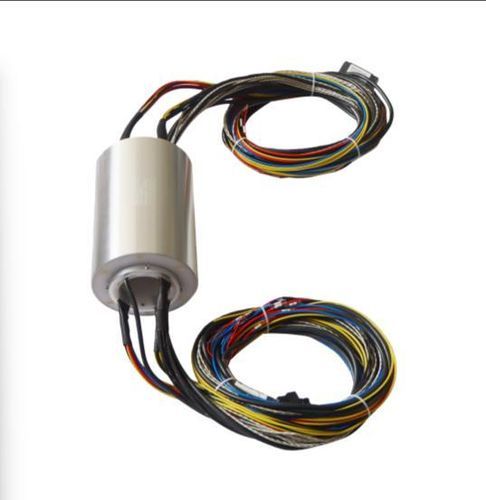

Collecteur tournant de fibre optique DHK070-53

via Ethernethydrauliquepneumatique

Description courte
Le DHK070-53 est un anneau collecteur traversant 53 circuits de Jiujiang Ingiant Technology Co., Ltd., avec un alésage central de 70 mm. Il permet une rotation continue à 360° pour la transmission mixte de puissance et de signaux tout en laissant passer arbres, tuyaux ou autres éléments par l'alésage central.

Spécifications principales
Définition du modèle : DHK = anneau collecteur traversant ; 070 = diamètre d'alésage central 70 mm ; 53 = 53 circuits conducteurs indépendants
Dimensions & poids : alésage 70 mm ; diamètre extérieur standard 145 mm ; longueur variable selon le nombre de circuits ; poids 7,15 kg ; fixation : montage sur arbre ou par bride

Paramètres électriques (personnalisables)

• Courant nominal (par circuit) : au choix 2 A / 5 A / 10 A / 15 A / 20 A / 25 A
• Tension nominale : 380 VAC / 240 VDC
• Matériau de contact : brosse fibre multi-point or-or, faible fluctuation de résistance dynamique <10 mΩ, sans maintenance
• Résistance d'isolement : ≥1000 MΩ (500 VDC)
• Tension d'isolement : 1500 VAC, 60 s, 2 mA

Environnement & rotation
Température de fonctionnement : -40 °C à +65 °C ; humidité max : <70% ; vitesse nominale : 1000 rpm ; protection : IP54 (améliorable en IP65/IP67)

Capacités de transmission
Transmission mixte de puissance, signaux analogiques/numériques et bus de terrain (CANbus / Profinet / Ethernet). Intégrable avec canaux pneumatiques, hydrauliques et fibre optique pour des solutions composites.

Structure & caractéristiques

• Boîtier en alliage d'aluminium avec structure de précision intégrée pour une installation simplifiée
• Technologie de brosse précieuse multi-point assurant faible friction, couple réduit et contact fiable
• Conception anti-enchevêtrement pour séparer les connexions rotatives et fixes
• Personnalisable : courant par circuit, type de connecteur (connecteur aéronautique / borne / câble), direction de sortie et bride

Applications typiques

• Robots industriels
• Tables rotatives et tables indexées
• Machines d'emballage
• Équipements médicaux
• Systèmes radar et antennes
• Systèmes de suivi solaire et éolien

Caractéristiques techniques

• Modèle : DHK070-53
• Diamètre d'alésage central : 70 mm
• Diamètre extérieur standard : 145 mm
• Nombre de circuits : 53 circuits conducteurs indépendants (personnalisable)
• Poids : 7,15 kg
• Montage : montage sur arbre / montage par bride
• Courant nominal (par circuit) : 2 / 5 / 10 / 15 / 20 / 25 A (optionnel)
• Tension nominale : 380 VAC / 240 VDC
• Matériau de contact : brosse fibre or-or multi-point
• Fluctuation de résistance dynamique : <10 mΩ
• Résistance d'isolement : ≥1000 MΩ (500 VDC)
• Tension d'isolement : 1500 VAC, 60 s, 2 mA
• Plage de température de fonctionnement : -40 °C à +65 °C
• Humidité max : <70%
• Vitesse nominale : 1000 rpm
• Indice de protection : IP54 (améliorable en IP65 / IP67)
• Types de transmission : puissance, signaux analogiques/numériques, bus de terrain (CANbus / Profinet / Ethernet) ; intégrable avec canaux pneumatiques/hydrauliques/fibre optique
