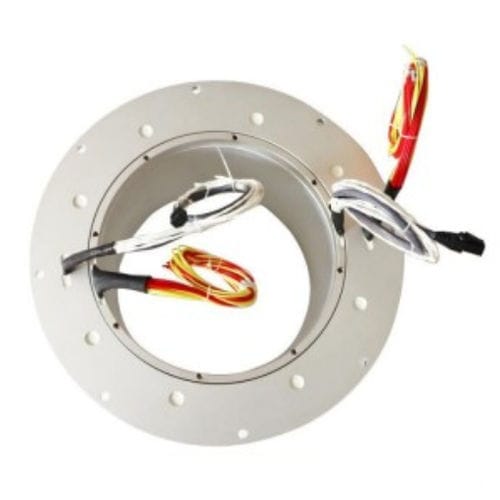

Collecteur tournant via Ethernet DHK242-60

100 Mbpsavec alésagepour l'industrie pétrolière

Brève description
Série DHK242-60 : bague collectrice traversante (alésage 242 mm) pour rotation continue 360°. Conception en une seule pièce en alliage d'aluminium, options de circuits et de protection configurables.

Spécifications de l'alésage

• Diamètre intérieur de l'alésage : 242 mm
• Systèmes compatibles : systèmes électromécaniques rotatifs nécessitant un alésage de 242 mm

Paramètres des anneaux de puissance

• Courant nominal par circuit (exemple) : 20 A
• Nombre maximal typique de circuits de puissance (exemple) : 48 circuits

Paramètres des anneaux signal

• Courant nominal par circuit (exemple) : 5 A
• Nombre maximal typique de circuits signal (exemple) : 96 circuits

Fonction principale
Prend en charge la rotation continue à 360° pour transmettre :

• Puissance électrique
• Signaux de commande et données

Applications typiques

• Systèmes de contrôle industriel automatisés
• Systèmes de transmission d'énergie automatisés
• Robots de remplissage et de chargement
• Machines automatiques et équipements d'emballage
• Enrouleurs de câble et plateaux tournants industriels
• Robots et capteurs de rotation
• Équipements d'affichage
• Équipements médicaux et pharmaceutiques
• Machines-outils CNC et machines de marquage

Présentation du produit / Remarques
Le DHK242-60 est une bague collectrice traversante de la série grand alésage DHK, corps monobloc en alliage d'aluminium. Dimensions et options typiques : alésage intérieur 242 mm, diamètre extérieur ≈308 mm, circuits courants indiqués : 60 canaux. Prend en charge des circuits de signal (ex. 2 A) et des circuits de puissance avec diverses valeurs (ex. 10 A, 15 A, 20 A, 30 A). Tension d'utilisation renseignée : 24 V–380 V, personnalisable jusqu'à 1000 V. Degrés de protection personnalisables (ex. jusqu'à IP65/IP68).

Nomination du produit
Exemple d'interprétation du nom : DH (bague collectrice électrique) K (traversante) 242 (diamètre d'alésage en mm) - 60 (nombre total de circuits). Des codes supplémentaires peuvent indiquer la longueur de câble, les connecteurs ou le mode d'installation.

Caractéristiques techniques

• Nombre de circuits : 60 (exemple)
• Options de courant nominal : 2 A, 5 A, 10 A, 15 A, 20 A
• Tension nominale : 0–240 VAC/VDC (exemples du tableau technique)
• Résistance d'isolement : ≥1000 MΩ @ 500 VDC
• Tension d'isolement : 1500 VAC @ 50 Hz, 60 s, 2 mA
• Variation de la résistance de contact dynamique : ≤10 mΩ
• Matériau des contacts : métaux précieux
• Matériau du boîtier : alliage d'aluminium
• Conducteurs : PTFE coloré, longueur 500 mm ±20 mm
• Vitesse de fonctionnement (général) : 0–600 tr/min (ex. général 0–200 tr/min ; industriel 300–1000 tr/min)
• Durée de vie (exemples) : général ≈20 millions de tours ; industriel ≈60 millions de tours
• Température de fonctionnement : -40 °C à +65 °C
• Humidité de fonctionnement : ≤70%
• Degré de protection (ex./par défaut) : IP54 (personnalisable jusqu'à IP65/IP68)
