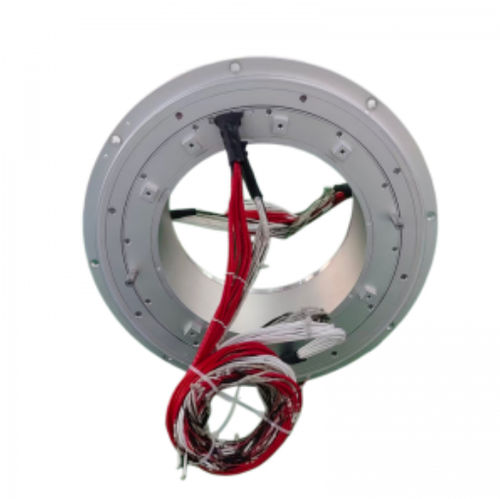

Collecteur tournant RS-422 DHK190-50

avec passage au centrepour éoliennepour appareil médical

Brève description
Ingiant DHK190-50 est un anneau collecteur traversant grand alésage avec alésage intérieur de 190 mm et diamètre extérieur de 300 mm, offrant 50 circuits (8×20A/54V, 12×10A/54V et 30×RS422) pour la transmission simultanée d'alimentation et de signaux RS422 sur plateformes rotatives. Indice IP51, fonctionnement de -40 °C à +65 °C, conçu pour des applications industrielles, aérospatiales et de défense exigeantes.

Présentation
Le DHK190-50 intègre canaux d'alimentation et canaux RS422 dans un design traversant compact permettant le passage d'axes centraux, de faisceaux câblés ou de conduites. Il supporte une rotation continue jusqu'à 100 tr/min et utilise des contacts or‑sur‑or ainsi qu'un boîtier en alliage d'aluminium pour des performances électriques stables et une usure réduite.

Caractéristiques clés

• Alésage : Ø190 mm
• Diamètre extérieur : Ø300 mm
• Nombre total de circuits : 50 (8×20A/54V, 12×10A/54V, 30×RS422)
• Vitesse : 0–100 tr/min
• Indice de protection : IP51
• Résistance de contact dynamique : ≤ 10 mΩ
• Résistance d'isolement : ≥ 500 MΩ à 500 VDC
• Température de fonctionnement : -40 °C à +65 °C
• Matériau du boîtier : alliage d'aluminium
• Matériau des contacts : or‑sur‑or

Avantages principaux

• Grand alésage (Ø190 mm) pour intégration simple avec axes centraux, faisceaux de câbles ou conduites de fluide/gaz.
• Transmission hybride puissance et RS422 pour alimentation forte intensité et communications de données stables simultanées.
• Matériaux et plage de température compatibles usages militaires pour fonctionnement fiable en environnements sévères.
• Faible maintenance grâce au boîtier en aluminium de précision et à la technologie avancée de brosses/contacts, réduisant les temps d'arrêt et coûts d'entretien.

Applications typiques

• Aérospatial & défense : systèmes radar, UAV, communications satellitaires, plateformes embarquées.
• Automatisation industrielle : éoliennes, machines d'emballage, robots industriels, tables rotatives.
• Équipements spéciaux : plates‑formes de surveillance, dispositifs médicaux rotatifs, systèmes optoélectroniques embarqués.

Spécifications techniques

• Modèle : DHK190-50
• Alésage (diamètre intérieur) : 190 mm
• Diamètre extérieur : 300 mm
• Configuration des circuits : 8×20A/54V, 12×10A/54V, 30×RS422
• Vitesse nominale : jusqu'à 100 tr/min (continue)
• Indice de protection : IP51
• Résistance de contact dynamique : ≤ 10 mΩ
• Résistance d'isolement : ≥ 500 MΩ à 500 VDC
• Plage de température de fonctionnement : -40 °C à +65 °C
• Boîtier : alliage d'aluminium
• Matériau des contacts : or‑sur‑or
