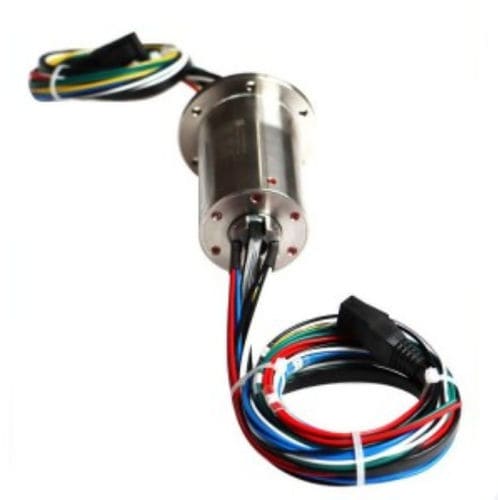

Collecteur tournant électrique DHK010-16-002

avec alésageavec passage au centrepour applications industrielles

Description courte

• Bague collectrice traversante compacte pour transmission continue à 360° d'alimentation et de signaux mixtes.
• Modèle DHK010-16-002 avec alésage intérieur 10 mm et option de montage par bride.
• Contact multi-points par balais en métaux précieux ; bagues plaquées or et balais en alliage plaqués or.
• Prend en charge la transmission mixte signal/puissance ; nombre de circuits, courant et tension configurables.

Série / Aperçu
La série DHK mini alésage interne supporte des diamètres intérieurs standard et sur mesure de 3 à 500 mm et des diamètres extérieurs de 10 à 800 mm. Le modèle DHK010-16-002 associe un alésage traversant de 10 mm, la capacité de transmission signal/puissance, une option standard de 2 A par bague et jusqu'à 16 bagues. Boîtier : alliage d'aluminium (plastique technique ou acier inoxydable en option). Conçu pour une transmission stable d'énergie et de signaux dans des systèmes électromécaniques nécessitant une rotation continue. Peut être intégré à des joints rotatifs gaz/liquide ou à des bagues optiques pour former des solutions hybrides multifonctions.

Applications typiques

• Machines d'enroulement
• Scanners laser
• Caméras d'inspection en conduite
• Équipements d'exposition et de présentation
• Distributeurs et équipements alimentaires
• Équipements d'inspection visuelle CCD
• Systèmes de vision intelligents
• Machines d'assemblage automatisées
• Éclairages LED rotatifs
• Machines d'étiquetage
• Équipements de laboratoire
• Instruments de tests biologiques
• Tout équipement nécessitant une rotation continue à 360° avec transmission d'alimentation et de signaux

Dénomination du produit

• Type de produit : DH — bague collectrice électrique
• Méthode d'installation : K — trou traversant
• Diamètre du trou traversant : 10 mm
• Nombre total de circuits : jusqu'à 16
• Courant nominal par bague : standard 2 A (options : 2 A, 5 A, 10 A, 15 A, 20 A)
• Suffixe d'identification : -XXX distingue les spécifications d'un même modèle

Tableau de niveaux
Général — Vitesse de travail : 0–200 tr/min — Durée de vie : 20 millions de révolutions
Industriel — Vitesse de travail : 300–1000 tr/min — Durée de vie : 60 millions de révolutions

Paramètres techniques (résumé)

• Nombre de bagues : jusqu'à 16
• Options de courant nominal : 2 A, 5 A, 10 A, 15 A, 20 A par bague
• Tension nominale : 0–240 VAC/VDC
• Résistance d'isolement : ≥1000 MΩ @ 500 VDC
• Rigidité diélectrique : 1500 VAC @ 50 Hz, 60 s (2 mA)
• Variation dynamique de la résistance de contact : < 10 mΩ
• Vitesse de fonctionnement : 0–600 tr/min (jusqu'à 1000 tr/min pour la version industrielle)
• Température de fonctionnement : -40 °C à +65 °C
• Humidité de fonctionnement : ≤70%
• Indice de protection : IP54
• Matériau du boîtier : alliage d'aluminium (plastique technique ou acier inoxydable en option)
• Matériau des contacts : métaux précieux (bagues plaquées or et balais plaqués)
• Fils : Teflon coloré, longueur 500 mm ±20 mm
