Collecteur tournant 100 Mbps DHK152-8

hybridevia Ethernetavec alésage

Présentation du produit

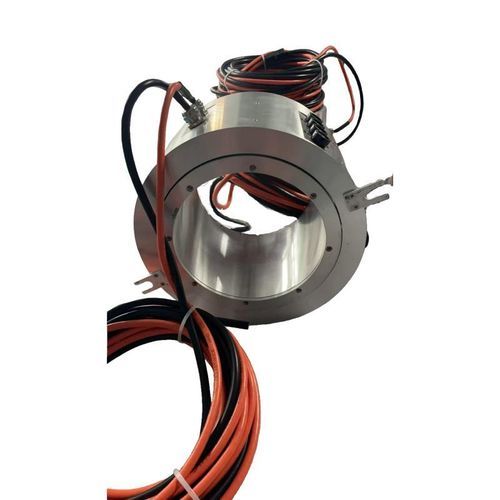

La bague collectrice passage 152 mm est une solution hybride performante conçue pour les systèmes rotatifs lourds. Elle intègre 3 circuits de puissance 5A et 5 circuits Ethernet 100M dans un seul boîtier compact, évitant l'enroulement des câbles et assurant une transmission de données fiable.

Caractéristiques principales

• Grand passage central : diamètre intérieur 152 mm pour laisser passer arbres, câbles ou conduits pneumatiques.
• Transmission hybride : intégration de l'alimentation (balais carbone J201) et de l'Ethernet (balais argentés) sans interférence de signal.
• Vitesse et longévité : supporte jusqu'à 1000 tr/min avec une durée de vie nominale de 520 000 000 révolutions.
• Matériaux : boîtier en aluminium allié, bagues en alliage de cuivre (argentées pour l'Ethernet) pour un contact stable.
• Personnalisable : longueur des fils, connecteurs (ex. RJ45) et configuration des circuits adaptables selon l'application.

Applications

• Automatisation industrielle et robotique (tables tournantes, bras robotisés)
• Éoliennes et machines lourdes
• Scanners CT médicaux et bancs d'essai à grande vitesse
• Antennes radar, caméras panoramiques et systèmes de surveillance
• Toute application nécessitant alimentation et transfert de données haute vitesse via une interface rotative

Caractéristiques / spécifications techniques

• Model / Reference: DHK152-8
• Circuits : 8 (3 Power + 5 Ethernet)
• Courant nominal : Power 3 x 5 A ; lignes Ethernet 5 x 5 A
• Tension nominale : 0 à 24 V AC/DC
• Résistance d'isolement : 1500 MΩ à 1000 V DC
• Rigidité diélectrique : 1500 V AC à 50 Hz, 60 s, 2 mA
• Variation de résistance dynamique : 50 mΩ max
• Vitesse de fonctionnement : 0 à 1000 tr/min
• Température de fonctionnement : -20 à 80 °C
• Humidité de fonctionnement : < 70%
• Matériau du boîtier : alliage d'aluminium
• Matériau des balais : balais carbone J201 pour l'alimentation ; balais argentés pour l'Ethernet
• Matériau des bagues : alliage de cuivre pour l'alimentation ; alliage de cuivre plaqué argent pour l'Ethernet
• Longueur des fils : intérieur 4000 ±100 mm ; extérieur 5000 ±100 mm
• Dimensions : diamètre intérieur 152 mm ; diamètre extérieur 230 mm ; longueur totale 137 mm
