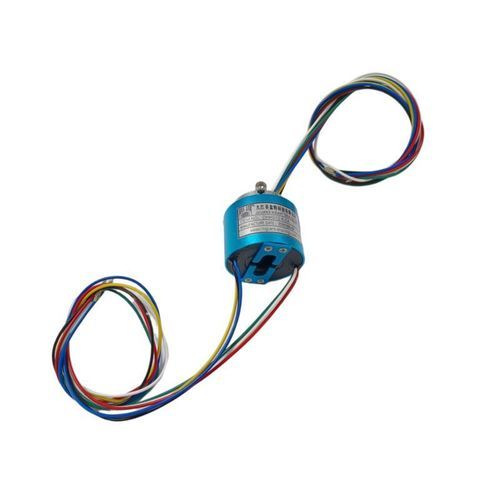

Collecteur tournant avec passage au centre DHK012-6-5A

pour applications de vidéosurveillancepour applications industriellespour table rotative

Description courte
Notre collecteur tournant traversant de 12 mm (modèle : DHK012-6-5A) assure la transmission fiable de puissance et de signaux dans un boîtier compact de Ø 35 mm. Avec 6 circuits indépendants acceptant 0–5A et 0–240V, des contacts or-or et des bagues en alliage cuivreux, il est conçu pour l'automatisation industrielle, les machines d'emballage, les plateaux CCTV et les bancs d'essai.

Spécifications clés

• Dimensions : alésage 12 mm × diamètre extérieur 35 mm
• Circuits : 6 bagues, 0–5A par bague, 0–240V AC/DC
• Système de contact : contacts or-or ; bagues en alliage de cuivre (plaquage Ag≥1um)
• Performances : jusqu'à 250 tr/min ; température de fonctionnement -30°C ~ +80°C
• Protection : IP51
• Usage typique : automatisation, CCTV, emballage, plateaux tournants

Principaux avantages

• Conception compacte : alésage 12 mm et Ø ext. 35 mm pour une intégration facile sur arbres ou ensembles concentriques
• Performance électrique stable : 6 circuits indépendants supportant 0–5A et 0–240V AC/DC avec résistance de contact ultra-faible (Statique <0.005Ω, Dynamique <0.01Ω)
• Système de contact haut de gamme : contacts or-or pour faible bruit électrique et longue durée de vie comparé aux balais carbone
• Bagues conductrices qualité supérieure : base en alliage cuivreux avec plaquage de métal précieux (Ag≥1um, Ra<0.4) pour conductivité et résistance à la corrosion
• Plage d'utilisation robuste : rotation continue jusqu'à 250 tr/min et fonctionnement fiable de -30°C à +80°C
• Sécurité & isolation : résistance d'isolement 500MΩ @ 500VDC ; tenue diélectrique 500V@50Hz, 60s sans claquage
• Classe de protection : IP51 — protection industrielle intérieure de base (non étanche)

Spécifications techniques (tableau)
Paramètre — Spécification
Alésage (taille du trou) — 12 mm
Diamètre extérieur — 35 mm
Nombre de circuits — 6 bagues
Courant nominal — 0–5A par bague
Tension nominale — 0–240V AC/DC (tension de travail 220VAC)
Matériau des contacts — Or sur or
Matériau des bagues — Alliage cuivreux + plaquage métal précieux (Ag≥1um, Ra<0.4)
Variation de résistance de contact — Statique <0.005Ω, Dynamique <0.01Ω
Résistance d'isolement — 500MΩ @500VDC (25°±5, HR <85%)
Tenue diélectrique — 500V@50Hz, 60s sans claquage (25°±5, HR <85%)
Température de fonctionnement — -30°C ~ +80°C
Vitesse de rotation — Jusqu'à 250 tr/min
Classe de protection — IP51

Applications typiques

• Tables tournantes et dispositifs d'indexage
• Machines d'emballage et de remplissage
• Plateaux CCTV et systèmes de surveillance
• Lignes de production automatisées
• Bancs d'essai de laboratoire et capteurs rotatifs
• Contrôle d'angle des pales d'éoliennes (signaux basse puissance)

Personnalisation & service OEM

• Nombre de circuits personnalisable (2–72)
• Options mixtes puissance + signal (Ethernet, USB, encodeur, thermocouple)
• Options vitesse élevée (jusqu'à 3000 tr/min) et indice IP supérieur (IP65/IP67)
• Longueurs de câble ou connecteurs spéciaux ; dessins techniques fournis sur demande

Pourquoi nous choisir

• Garantie 12 mois sur tous les collecteurs tournants
• Contrôle qualité strict avec essais électriques à 100% avant expédition
• Délai rapide : 3–7 jours standard, 7–15 jours pour sur-mesure
• MOQ : 1 pièce — commandes d'échantillons acceptées
