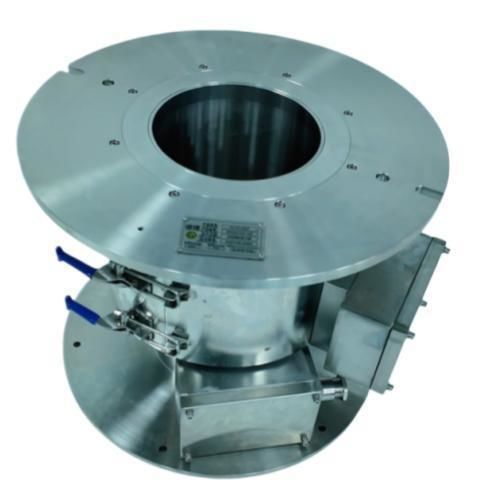

Collecteur tournant pour l'industrie pétrolière HDC15-29

industrielpour applications lourdesen inox 304

Description courte
Également appelé anneau collecteur antidéflagrant, ce produit est un composant conducteur spécialement développé pour les environnements explosifs à haut risque contenant des gaz, poussières de charbon, vapeurs chimiques inflammables, poussières combustibles et autres milieux dangereux. Sa fonction principale est de transmettre l'alimentation électrique et les signaux de commande de manière stable et sûre des parties fixes aux composants rotatifs lors d'une rotation continue à 360° tout en isolant entièrement les étincelles électriques générées par les frottements de rotation afin d'éliminer les risques d'explosion.

Principe de fonctionnement

• Principe de transmission de puissance : Structure divisée en stator (fixe) et rotor (rotatif). Des balais en métal précieux assurent le contact avec les bagues conductrices pour maintenir une connexion électrique stable lors d'une rotation continue avant/arrière à 360°, évitant le torsadage, l'enroulement de câbles, la rupture des conducteurs et l'endommagement de l'isolant.
• Logique de sécurité antidéflagrante : Les micro-arc électriques générés pendant le frottement sont entièrement enfermés dans un boîtier antidéflagrant étanche et haute résistance. Des presse-étoupes antidéflagrants assortis empêchent l'entrée de gaz et de poussières extérieurs, évitant que des arcs internes n'enflamment des mélanges explosifs externes et empêchant l'infiltration de milieux dangereux dans la cavité.

Principaux problèmes liés à l'utilisation d'anneaux collecteurs ordinaires en zones dangereuses de mine

• Risque d'explosion extrêmement élevé : Les étincelles exposées des anneaux ordinaires peuvent enflammer des mélanges gaz/poussière de charbon en mine.
• Domages fréquents des câbles : Les rotations alternatives répétées provoquent la fatigue par torsion des câbles, la rupture des conducteurs et les fissures d'isolant, entraînant des arrêts et des pertes de production.
• Sensibilité aux environnements corrosifs souterrains : La poussière, la vapeur d'eau et les projections salines accélèrent la corrosion et l'oxydation des contacts, provoquant une conductivité instable et des interruptions d'alimentation.
• Performance conductrice instable en fonctionnement intensif prolongé : Faible résistance à l'usure, fortes fluctuations de la résistance dynamique, échauffement et amplification des arcs entraînent des risques de fuite électrique et de vieillissement de l'isolant.

Avantages techniques clés du modèle HDC15-29

• Structure antidéflagrante professionnelle adaptée aux zones dangereuses des mines de charbon, avec cavité antidéflagrante entièrement scellée et presse-étoupes antidéflagrants.
• Rotation libre à 360° via stator/rotor fendu monté au centre de rotation du tambour pour éliminer les dommages par torsion des câbles.
• Boîtier en acier inoxydable 304 et protection contre la poussière/les éclaboussures IP56 pour une forte résistance à la corrosion et à l'humidité.
• Ensemble de contacts en métal précieux offrant une conductivité stable à faible résistance ; fluctuation de résistance dynamique ≤5 mΩ, tenue diélectrique 2000 V AC pendant 60 s, résistance d'isolement ≥500 MΩ, adapté aux opérations continues en charge lourde.
• Large plage de température de fonctionnement -40°C à +85°C avec composants testés pour le vieillissement thermo-cyclique.
• Conception standard à câblage fendu pour une installation et une maintenance faciles ; cavités de câblage stator et rotor indépendantes, montage à bride standard et bornes TB2510 avec repérage clair des circuits.
• Conception écologique sans amiante pour répondre aux normes de contrôle environnemental des mines et prolonger la durée de service de l'équipement.

Principaux domaines d'application

• Mines de charbon et métalliques : tambours de câbles souterrains, treuils rotatifs en carrière, équipements miniers rotatifs, ascenseurs de mine, équipements de surveillance rotatifs souterrains (modèle représentatif : HDC15-29).
• Industrie pétrolière et chimique : plateformes offshore, réacteurs d'agitation antidéflagrants, équipements de convoyage rotatifs antidéflagrants, mécanismes d'inspection rotatifs pour oléoducs et gazoducs.
• Industries à risque d'explosion de poussières : machines de nettoyage de céréales, équipements rotatifs pour ciment, machines d'emballage explosion-proof pour poudres.
• Autres scénarios à haut risque : équipements de revêtement antidéflagrants, machines rotatives métallurgiques haute température, équipements rotatifs dans entrepôts de stockage inflammables/explosifs.

Différences entre anneaux collecteurs antidéflagrants et anneaux collecteurs ordinaires

• Normes de sécurité : Les anneaux antidéflagrants exigent une certification Ex ; les anneaux ordinaires n'en disposent pas et sont inadaptés aux zones dangereuses.
• Structure du boîtier : Les unités antidéflagrantes utilisent des cavités étanches en acier inoxydable haute résistance ; les unités ordinaires utilisent des carters en acier doux mince ou en plastique sans capacité d'étanchéité antidéflagrante.
• Contacts conducteurs : Les anneaux antidéflagrants utilisent des paires de frottement en métal précieux à faible étincelle ; les anneaux ordinaires utilisent des alliages courants produisant des étincelles continues.
• Indice de protection : Les modèles antidéflagrants ont un minimum IP54, les modèles pour mine atteignent IP56 ; les anneaux ordinaires ont souvent IP20–IP44.
• Environnements applicables : Les anneaux antidéflagrants sont conçus pour le gaz, la poussière, la corrosion et les grandes variations de température ; les anneaux ordinaires conviennent uniquement aux ateliers propres non explosifs.

Caractéristiques techniques

• Modèle : HDC15-29
• Catégorie / Indicateurs principaux : Anneau collecteur antidéflagrant pour applications minières
• Spécifications de base : 20 circuits ; courant nominal 10 A par circuit ; tension nominale 380/440 V AC ; vitesse de rotation applicable 0–50 rpm
• Sécurité électrique : Résistance d'isolement ≥500 MΩ ; tenue diélectrique 2000 V AC pendant 60 s ; fluctuation de résistance dynamique ≤5 mΩ
• Protection & matériaux : Indice de protection IP56 ; boîtier en acier inoxydable 304 ; contacts conducteurs en métal précieux
• Résistance environnementale : Plage de température de fonctionnement –40°C à +85°C ; humidité ambiante <70%
• Accessoires antidéflagrants : 2 ensembles de presse-étoupes M32×1.5 ; compatible avec câbles de diamètre extérieur ≤24 mm
• Fonctionnalités supplémentaires : Sans amiante ; cavité de câblage antidéflagrante fendue ; montage à bride standard ; certification antidéflagrante pour mines
• Références d'installation : Diamètre du cercle de référence de montage à bride 500 ±0.1 mm ; diamètre extérieur de montage 550 mm ; bornes TB2510 normalisées avec repérage clair des circuits
