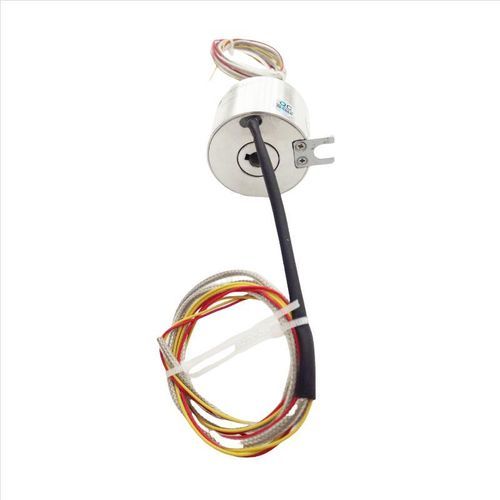

Collecteur tournant électrique DHK008-5

avec alésageavec passage au centrepour applications industrielles

Description courte

• Séries DHK : anneaux collecteurs traversants miniatures pour transmettre signaux, faibles/forts courants et tensions via un alésage central
• Conçus pour permettre le passage de canalisations, câbles, fluides ou arbres tournants tout en assurant la continuité électrique
• Contacts multi-points à balais en métaux précieux pour faible friction et connexion électrique stable
• Diamètre d'alésage : 8 mm (modèle DHK008-5)
• Bagues plaquées or et balais en alliage plaqué or ; prise en charge simultanée de signaux et d'alimentation
• Entièrement personnalisable (nombre de circuits, courant, tension, matériau du boîtier, longueur des fils) ; pas de stock standard

Détails produit

• Série : DHK mini alésage intérieur (anneaux collecteurs traversants)
• ID standard : 3–500 mm ; OD : 10–800 mm (tailles sur mesure disponibles)
• Modèle DHK008-5 : alésage 8 mm pour systèmes électromécaniques tournants nécessitant un passage central
• Configuration type : 8 bagues ; exemple de courant par bague : 2 A (configurable)
• Boîtier standard : alliage d'aluminium ; options : plastiques techniques ou acier inoxydable
• Possibilité d'intégration avec fibre optique, rotatifs pour liquides ou adaptateurs pneumatiques pour solutions hybrides

Applications typiques

• Bobineuses et entraînements tournants
• Scanners laser et systèmes d'imagerie
• Caméras d'inspection en conduite et équipement pour tubages
• Supports rotatifs pour expositions et présentations
• Distributeurs automatiques et machines alimentaires
• Systèmes d'inspection CCD et vision industrielle
• Machines d'assemblage automatiques et tables indexantes
• Éclairages LED rotatifs, machines d'étiquetage et marquage
• Instruments de laboratoire et appareils de test biologique
• Toute application nécessitant une transmission électrique/signal à 360° via un alésage central

Dénomination du produit

• DH = série d'anneaux collecteurs électriques
• K = installation traversante (alésage intérieur)
• La valeur numérique indique le diamètre d'alésage (ex. : 008 = 8 mm)
• Le suffixe indique le nombre total de circuits (ex. : -5) ; des numéros d'identification supplémentaires peuvent préciser la longueur de câble, le type de connecteur ou la variante d'installation
• Le courant nominal peut être précisé par circuit en cas de circuits hétérogènes

Paramètres techniques DHK008-5
Grades produit :
Général — Vitesse : 0–200 tr/min — Durée de vie : 20 millions de révolutions
Industriel — Vitesse : 300–1000 tr/min — Durée de vie : 60 millions de révolutions

Paramètres techniques :

• Nombre de bagues : 8 (exemple)
• Température de fonctionnement : -40°C à +65°C
• Options de courant nominal : 2 A, 5 A, 10 A, 15 A, 20 A (sélectionnable)
• Humidité de fonctionnement : ≤70%
• Tension nominale : 0–240 VAC/VDC
• Indice de protection : IP54
• Résistance d'isolement : ≥1000 MΩ @ 500 VDC
• Force d'isolement : 1500 VAC @ 50 Hz, 60 s
• Matériau de contact électrique : métaux précieux (plaqué or)
• Variation de résistance de contact dynamique : ≤10 mΩ
• Boîtier : alliage d'aluminium (options : plastiques techniques, acier inoxydable)
• Fils : Téflon coloré ; longueur standard 500 mm ±20 mm
• Vitesse de fonctionnement : général 0–600 tr/min ; industriel jusqu'à 1000 tr/min
• Personnalisation : nombre de circuits, courants, tensions, matériau du boîtier et intégration hybride disponibles

Caractéristiques techniques

• Modèle : DHK008-5
• Diamètre d'alésage : 8 mm
• Nombre de bagues : 8 (exemple)
• Courants nominales : 2–20 A par bague
• Tension nominale : 0–240 VAC/VDC
• Résistance d'isolement : ≥1000 MΩ @ 500 VDC
• Force d'isolement : 1500 VAC @ 50 Hz, 60 s
• Matériau de contact : bagues plaquées or et balais en alliage plaqué or
• Variation de résistance dynamique : ≤10 mΩ
• Température de service : -40°C à +65°C
• Indice de protection : IP54
• Boîtier : alliage d'aluminium (options sur demande)
• Longueur des fils : 500 mm ±20 mm
• Options de personnalisation : circuits, courants, tensions, matériau de boîtier, intégration fibre/liquide/pneumatique
