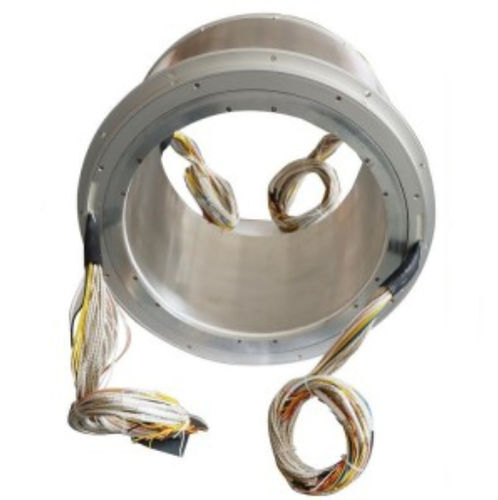

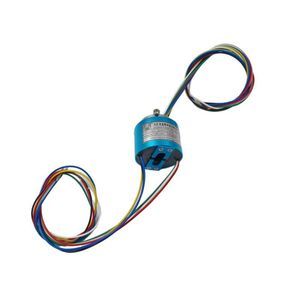

Collecteur tournant à axe creux DHK310

avec passage au centrepour enrouleur de câbleindustriel

Description courte

• Série DHK310 : bagues collectrices conductrices à arbre creux et grand alésage.
• Série standard monobloc de précision avec alésage 310 mm (convient aux arbres ≤ 310 mm ; insert de manchon disponible pour alésages plus petits).
• Réalisé sur commande ; prise en charge des circuits mixtes puissance et signal.
• Anneaux plaqués or et balais en alliage disponibles ; plusieurs options de courant et tension.

Détails du produit
La série DHK310-78 de bagues collectrices à arbre creux est conçue pour des systèmes électromécaniques rotatifs nécessitant un alésage intérieur de 310 mm. Elles assurent une transmission continue à 360° de l'énergie et des signaux pour les systèmes de commande automatisés industriels, les systèmes de transfert rotatif et les robots de chargement intelligents.

La cote typique des anneaux de puissance est de 20 A par anneau (jusqu'à 48 anneaux) et la cote typique des anneaux de signal est de 5 A par anneau (jusqu'à 96 anneaux). Les matériaux du boîtier mentionnés incluent l'alliage d'aluminium ; certaines variantes à arbre creux utilisent l'acier inoxydable. Le produit accepte des configurations personnalisées du nombre de circuits, des courants nominaux et des options de connectique selon la commande.

Applications typiques

• Machines automatiques
• Tambours et enrouleurs de câble
• Robots et capteurs de rotation
• Équipements d'affichage et d'imagerie
• Machines d'emballage
• Plateaux tournants industriels
• Dispositifs médicaux et pharmaceutiques
• Machines de marquage et de remplissage
• Machines-outils CNC

Description de la dénomination
(1) Type de produit : DH — bague collectrice électrique.
(2) Méthode d'installation : K — passage creux.
(3) Diamètre du passage : 310 mm pour cette série.
(4) Nombre total de circuits : configurable selon la commande.
(5) Courant nominal : indiqué par circuit ; plusieurs options disponibles.
(6) Identification : un suffixe -XXX peut préciser longueur de câble, connecteurs ou variantes d'installation.

Classe et durée de vie

• Général — Vitesse de fonctionnement 0–200 rpm — Durée ~20 millions de révolutions
• Industriel — Vitesse de fonctionnement 300–1000 rpm — Durée ~60 millions de révolutions

Paramètres techniques
Électriques

• Nombre d'anneaux : personnalisable
• Options de courant nominal : 2 A, 5 A, 10 A, 15 A, 20 A
• Tension nominale : 0–240 VAC/VDC
• Résistance d'isolement : ≥1000 MΩ @ 500 VDC
• Tension d'isolement : 1500 VAC @ 50 Hz, 60 s, 2 mA
• Variation de la résistance de contact dynamique : ≤ 10 mΩ

Mécaniques / Environnementales

• Vitesse de fonctionnement : 0–600 rpm (grade industriel jusqu'à 1000 rpm)
• Température de fonctionnement : -40 °C à +65 °C
• Humidité de fonctionnement : ≤70%
• Niveau de protection : IP54
• Matériau du boîtier : alliage d'aluminium (certaines variantes acier inoxydable)
• Matériau de contact électrique : métaux précieux ; plaquage or optionnel
• Fils : isolation Teflon colorée ; longueur standard 500 mm + 20 mm

Remarques

• Cote typique des anneaux de puissance : 20 A par anneau (max. 48 anneaux).
• Cote typique des anneaux de signal : 5 A par anneau (max. 96 anneaux).
• Un insert de manchon peut être fourni pour des alésages inférieurs afin d'adapter des arbres de plus petit diamètre.
• Produit personnalisable : nombre de circuits, courants/tensions, connecteurs et détails de montage sur demande.

Spécifications techniques

• Modèle / Série : DHK310
• Alésage (passage intérieur) : 310 mm (standard)
• Nombre d'anneaux : personnalisable
• Options de courant nominal : 2 A, 5 A, 10 A, 15 A, 20 A
• Tension nominale : 0–240 VAC/VDC
• Cote typique anneau puissance : 20 A par anneau (max. 48)
• Cote typique anneau signal : 5 A par anneau (max. 96)
• Résistance d'isolement : ≥1000 MΩ @ 500 VDC
• Tension d'isolement : 1500 VAC @ 50 Hz, 60 s, 2 mA
• Variation dynamique de la résistance de contact : ≤ 10 mΩ
• Vitesse de fonctionnement : 0–600 rpm (grade industriel jusqu'à 1000 rpm)
• Température de fonctionnement : -40 °C à +65 °C
• Humidité de fonctionnement : ≤70%
• Niveau de protection : IP54
• Matériau boîtier : alliage d'aluminium (certaines variantes acier inoxydable)
• Matériau de contact : métaux précieux ; plaquage or optionnel
• Fils : Teflon coloré ; longueur standard 500 mm + 20 mm
• Options personnalisables : insert de manchon, nombre de circuits, connecteurs, longueur de câble et options de montage
