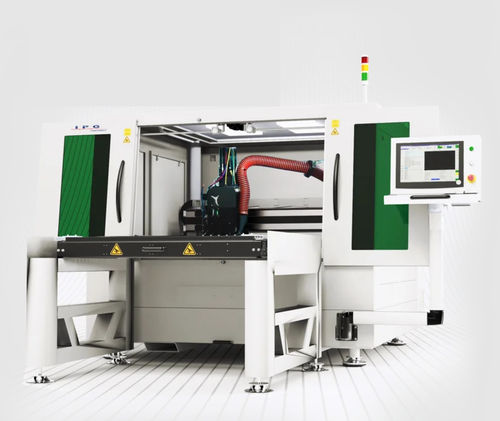

Machine de perçage CNC

verticaleà grande vitesselaser

Vue d'ensemble
LaserCube Driller est un système de perçage laser conçu pour réaliser des centaines de trous uniformes par seconde sur de grandes pièces plates (filtres, tôles perforées). Il offre une zone de traitement de 1 x 1 m dans un encombrement compact de 3,0 x 3,9 m et permet des changements rapides de configuration. Une fonction de découpe programmable permet de découper ou de détacher les pièces finies.

Points clés

• Vitesse de perçage : jusqu'à 300 trous/s
• Diamètre des trous : 60–3500 µm (selon configuration)
• Épaisseur maximale de pièce : jusqu'à 3 mm (selon configuration)
• Compatible avec tous les métaux, y compris les matériaux magnétiques et réfléchissants (cuivre, aluminium)
• Prise en charge de plusieurs formes de trous (ronds, hexagonaux, carrés) et de types mixtes dans un même travail
• Processus sans contact nécessitant uniquement air comprimé et alimentation électrique

Performances et fiabilité

• Sources laser fibre IPG adaptées à l'application pour une haute qualité de faisceau et des vitesses élevées
• Haute stabilité de puissance pour une qualité de traitement constante
• Conception à faible maintenance : pas de gaz, pas d'alignement de miroirs, pas de consommables

Composants du système et utilisabilité

• Base en granit pour amortissement des vibrations et rigidité
• Moteurs linéaires à entraînement direct pour précision de positionnement et vitesse
• Système de serrage mécanique pour la fixation des pièces
• Interface opérateur : moniteur 17" avec clavier et souris ; import CAO et génération automatique des matrices de perçage

Applications

• Perçage en grande série de filtres industriels, tôles perforées et grandes pièces plates (jusqu'à 1 x 1 m)
• Productions nécessitant uniformité des trous et contrôle serré du pas

Caractéristiques / spécifications techniques

• Plage de travail XY : 1000 x 1000 mm
• Zone de traitement : 1 x 1 m
• Précision de positionnement : ±25 μm
• Répétabilité : <10 μm
• Outillage pièce : système de serrage mécanique
• Affichage et commande : moniteur 17" avec clavier et souris
• Logiciel de contrôle : IHM conforme G-code CNC
• Dimensions (encombrement) : 3875 L x 2200 W x 1800 H mm (typ. 3,0 x 3,9 m)
• Vitesse maximale de perçage : jusqu'à 300 trous/s
• Diamètre du trou : 60–3500 μm (selon configuration)
• Épaisseur max. de la pièce : jusqu'à 3 mm (selon configuration)
• Variation de taille des trous : <10% du diamètre
• Variation du pas des trous : ±10 μm
• Source laser IPG et tête de perçage IPG ; intégration laser interne ou externe
