Machine de découpe et de gravure laser Versa

laser à fibrelaser à fibre pulséde tubes

Résumé

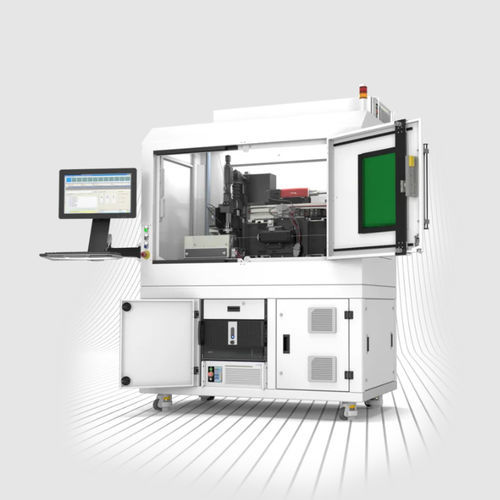

Le Versa Small Tube Cutter est un système laser de classe 1 destiné à l'usinage de précision des stents et des tubes de petit diamètre pour la production de dispositifs médicaux et de composants aéronautiques. Une plateforme de mouvement de précision associée à un laser à fibre IPG assure un contrôle dimensionnel strict pour une qualité et un rendement reproductibles.

Principales fonctionnalités

• Conçu pour la découpe laser de petits tubes et d'endoprothèses; diamètre des tubes : 0,25–25 mm
• Configurations 2 axes ou 4 axes pour gérer des géométries complexes et des découpes excentrées
• Base en granit pour l'amortissement des vibrations et la rigidité structurelle
• Logiciel IPGCore : contrôle coordonné des axes de mouvement, vision, paramètres laser, programmation des têtes de processus et équipements auxiliaires; inclut validation des comptes, contrôle par mot de passe, autocontrôles et enregistrements horodatés
• Têtes optiques : tête de coupe à fines lamelles et tête de micro-découpe IPG

Options laser

• Lasers CW et quasi-CW pour débit maximal
• Lasers pulsés nanoseconde pour équilibre débit/qualité
• Lasers pulsés ultrarapides pour coupe ultra-précise des stents; possibilité de réduire ou supprimer la coupe humide

Contrôle système et intégration

• Coordination complète des axes et contrôle automatisé de plusieurs processus laser
• Intégration avec systèmes de vision pour alignement précis; vue caméra en direct à travers l'objectif et la buse
• Intégration optionnelle de lecteurs code-barres et RFID; modules de communication MES en option

Option système de fluide (coupe humide)
Un système de fluide intégré assure un flux continu d'eau à travers les tubes pour minimiser la chaleur et protéger la paroi arrière des pièces. L'option comprend boîte de confinement des fluides, tiroir de collecte des pièces finies, recyclage des fluides et contrôle du débit, ainsi qu'un skid pompe autonome avec interface système.

Automatisation et manutention

• Chargement manuel avec portes à double action, assembleur pince et douille fixe, boîte de collecte accessible
• Option d'alimentation automatique en entrée/sortie pour longueurs de 450 à 3700 mm
• Deux entrées de gaz avec contrôle de pression programmable pour gaz d'assistance

Applications

• Coupe de précision des stents médicaux et des tubes fins
• Usinage de tubes de petit diamètre pour applications médicales et aéronautiques
• Développement de procédé, essais pilotes et montée en série

Caractéristiques / spécifications techniques

• Diamètre du tube : 0,25 à 25 mm
• Déplacement X : 300 mm
• Précision X : ±8 μm
• Répétabilité X : ±1 μm
• Scène rotative : 360°, 600 tr/min
• Précision de rotation : ±30 arcsec
• Répétabilité de rotation : ±6 arcsec
• Dimensions (L x l x H) : 890 x 1600 x 2170 mm
• Source laser IPG : sélectionnée selon l'application; option double laser disponible
• Option coupe humide et option mouvement 4 axes (axes Y et C additionnels)
