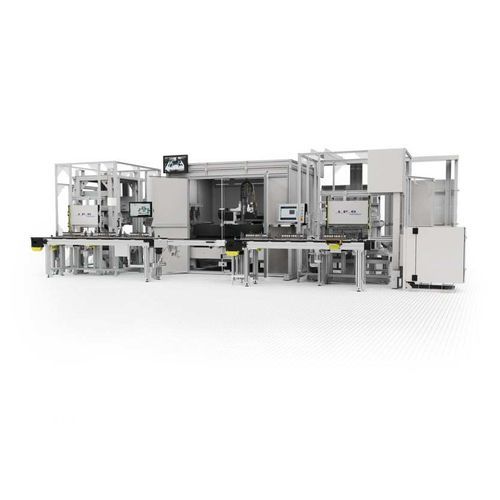

Ligne d'assemblage robotisée

automatiséede soudagepour piles électriques

Présentation
Lignes de production automatisées pour l'assemblage, le soudage et le test de batteries VE. IPG Photonics Corporation propose des systèmes configurables intégrant chargement et singulation des cellules, soudage cellule‑à‑busbar par laser fibre à grande vitesse, contrôle numérique des soudures et assemblage de modules/packs. Les lignes prennent en charge les formats prismatique, cylindrique, pouch et blade et peuvent inclure le développement de processus, outillage personnalisé, installation et assistance.

Principales caractéristiques

• Lignes entièrement automatisées d'assemblage, de soudage et de test
• Configuration adaptable aux cellules prismatiques, cylindriques, pouch et blade
• Soudage laser fibre haute vitesse (AMB, monomode) et capacité OTF
• Surveillance intégrée des processus, tests numériques de soudure et traçabilité complète
• Options : mesure de soudure en cours de processus (temps réel) et contrôles non destructifs

Processus de la ligne (typique)

• 1. Chargement et inspection des cellules — les cellules entrantes sont singuliarisées, contrôlées et triées sur convoyeur ; les cellules conformes sont insérées dans les cadres de module, les non conformes sont rejetées.
• 2. Soudure cellule‑à‑busbar — des lasers fibre optimisés soudent les cellules aux barres omnibus avec des paramètres ajustables pour maximiser la vitesse et minimiser les projections.
• 3. Contrôle numérique des soudures — des mesures de résistance non destructives (bed‑of‑nails) vérifient chaque soudure ; 100 % des données de test sont enregistrées pour la traçabilité.
• 4. Assemblage et étanchéité des modules — assemblage des boîtiers et soudage robotisé (wobble/seam) pour assurer l'étanchéité ; les packs scellés subissent des tests fonctionnels finaux.

Lasers et émission de faisceau

• Lasers AMB à double faisceau pour réduire les défauts de soudure tout en maintenant le débit
• Soudage On‑The‑Fly (OTF) pour des cordons précis avec tête en mouvement (configurations pouvant dépasser 10 cellules/s)
• Lasers fibre haute puissance monomode optimisés pour métaux réfléchissants (cuivre, aluminium)
• Option : mesure de soudure en temps réel et surveillance in‑process brevetée pour assurance qualité à 100 % et alertes de dérive

Capacités supplémentaires de fabrication

• Découpage et grugeage de feuilles d'électrodes
• Séchage des pâtes d'électrode sur feuilles anodiques/cathodiques
• Nettoyage laser pour remise à neuf, recyclage et préparation de surface sans produits chimiques agressifs
• Marquage des boîtiers pour identification et traçabilité

Caractéristiques / spécifications techniques

• Famille de produits : Lignes de fabrication de batteries EV
• Fabricant : IPG Photonics Corporation
• Type de produit : systèmes automatisés d'assemblage, de soudage et de test de batteries
• Formats de cellules pris en charge : prismatique, cylindrique, pouch, blade
• Fonctions principales : singulation et inspection des cellules ; soudage cellule‑à‑busbar ; test numérique de résistance de soudure ; assemblage et étanchéité des modules
• Technologies de soudage : lasers fibre (AMB double‑faisceau, monomode haute puissance), OTF
• Qualité : mesure de soudure in‑process optionnelle ; enregistrement des données de test à 100 % pour traçabilité
• Performance typique : soudage configurable pour dépasser 10 cellules/s selon type de cellule et configuration
• Périmètre de fourniture : systèmes modulaires à lignes complètes, développement de processus, outillage personnalisé, installation et service
