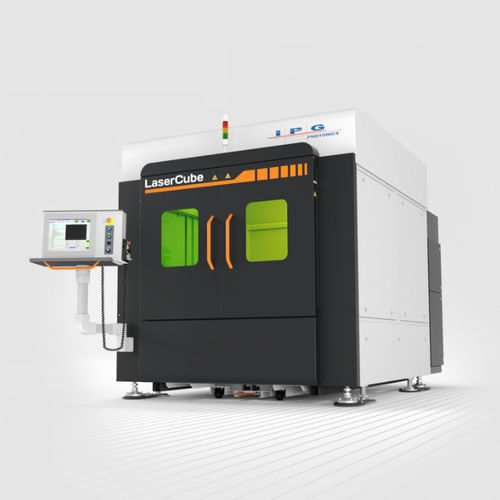

Système de découpe laser à fibre LaserCube

pour aluminiumpour acier inoxydablepour cuivre

Vue d'ensemble
Les systèmes de découpe laser à fibre LaserCube sur table sont conçus pour la découpe de précision rapide et fiable de petites pièces en production, du prototypage à la série. Les sources laser IPG et des composants industriels garantissent des bords de coupe contrôlés sur une large palette de matériaux et d'épaisseurs, des feuilles fines jusqu'à environ 12,7 mm d'acier.

Avantages clés

• Puissance laser jusqu'à 6 kW (options IPG)
• Précision de positionnement : ±25 μm ; répétabilité <10 μm
• Vitesse maximale de coupe : 1000 mm/s
• Faible encombrement : env. 5,7 m²
• Base en granit pour amortissement des vibrations et rigidité
• Moteurs linéaires et encodeurs haute précision

Conception et composants

• Configuration table à tiroir télescopique avec lit de coupe métallique
• Tête de coupe IPG et source laser IPG sélectionnable (intégration interne ou externe)
• Rotatif en option pour coupe de tubes ; support palette externe optionnel pour tôles lourdes
• Serrage manuel standard ; serrage pneumatique en option

Logiciel et contrôle

• Logiciel IPG préchargé et testé ; IHM conforme au G-code CNC, orientée opérateur
• Contrôle intégré du laser, du mouvement, de la distribution du faisceau, des paramètres de procédé et de la vision
• Affichage G/M en direct avec commandes de production pour interruption et reprise
• Bibliothèque éditable de paramètres de coupe et imbrication des pièces sur machine

Vision et enregistrement (option)

• Système de vision optionnel pour positionner précisément les découpes lorsque la position des pièces varie
• Adapté aux matériaux pré-traités (plaques sérigraphiées, pièces poinçonnées, composants gravés chimiquement)
• Compensation automatique des écarts dimensionnels et des variations de placement opérateur
• Permet les flux combinés laser-poinçon lors d'intégration avec presse à poinçonner

Fiabilité et maintenance

• Conception à laser à fibre sans miroirs dans la source, réduisant les consommables et les opérations d'alignement
• Stabilité des lasers IPG et conception mécanique robuste pour limiter les arrêts et garantir une stabilité de procédé à long terme

Caractéristiques / spécifications techniques

• Vitesse de coupe maximale : 1000 mm/s
• Puissance laser : jusqu'à 6 kW (configurable)
• Matériaux : acier inoxydable / acier doux, aluminium, laiton, cuivre, feuilles stratifiées
• Plage de travail XYZ : 1250 x 1250 x 75 mm (rotatif en option)
• Précision de positionnement : ±25 μm ; répétabilité <10 μm
• Chargement : tiroir télescopique avec lit métallique ; support palette externe optionnel ; chargement automatique en option
• Outillage : serrage manuel ; serrage pneumatique en option
• Logiciel de contrôle : IHM conforme G-code CNC
• Affichage et exploitation : moniteur 17" avec clavier et souris
• Sécurité et conformité : sécurité laser Classe 1 ; certifié CE
• Distribution du faisceau : tête de coupe IPG ; source laser sélectionnée selon application
