Système de chauffage

Présentation

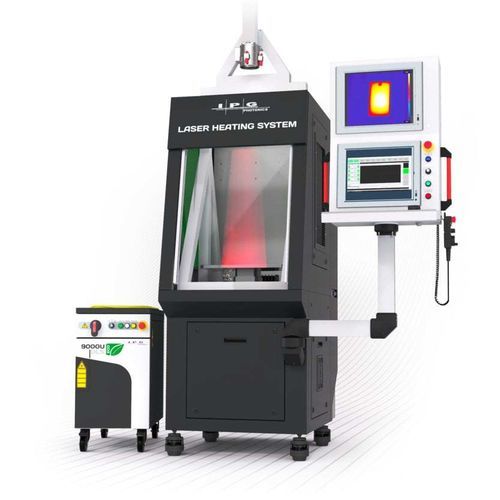

Le système de chauffage laser DLS-ECO est une station de travail clé en main pour le développement interne de procédés de chauffage, de polymérisation et de séchage au laser. Il associe des lasers IPG DLS et une optique de projection dans une enceinte laser de classe 1 afin de permettre le développement sécurisé et reproductible de procédés thermiques industriels.

Principales caractéristiques

• Efficacité laser DLS-ECO : 55%
• Compatibilité IPG DLS série (4,5–20 kW)
• Optiques de projection et tête de projection IPG pour livraison contrôlée du faisceau
• Vision visible et infrarouge intégrée ; caméra thermique FLIR et boucle pyrométrique en option
• Table de travail : plaque froide refroidie à l'eau ; couteau à air et alimentation en gaz en option
• Interface HMI double moniteur avec logiciel IPG Core ; chargement des pièces manuel
• Extraction des fumées avec contrôle du débit, de la température et des COV

Chauffage et séchage durables et économes en énergie

• RAPIDE : Les procédés laser peuvent être jusqu'à 10× plus rapides que les fours conventionnels et les fours à convection.
• EFFICACE : L'énergie est appliquée uniquement à la surface cible, réduisant la chaleur résiduelle non productive.
• VERT : Solution entièrement électrique réduisant la dépendance aux procédés thermiques à base de combustibles fossiles.

Contrôle précis du processus de séchage
L'environnement de type « four laser froid » permet la métrologie avancée et le contrôle en boucle fermée impossibles dans les fours à haute température traditionnels. La surveillance pyrométrique et les boucles de contrôle permettent une gestion précise de la température et des cycles de séchage reproductibles.

Boucle de contrôle du séchage (séquence)

• 1. Le laser à pleine puissance chauffe rapidement le matériau jusqu'à la température cible pour initier le séchage.
• 2. La boucle de contrôle empêche le matériau de dépasser la plage de température cible.
• 3. La boucle optimise la puissance laser pendant l'élimination de l'humidité afin de stabiliser le taux de séchage.
• 4. La boucle réduit la puissance puis éteint le laser lorsque le séchage est terminé.

Caractéristiques techniques

• Efficacité laser DLS-ECO : 55%
• Cours de translation Z : 600 mm
• Zone d'éclairage (XY) : ~90 x 90 mm min à ~200 x 200 mm max
• Table de travail : plaque froide refroidie à l'eau ; option couteau à air et alimentation en gaz
• Chargement des pièces : manuel
• Affichage et exploitation : double moniteur avec clavier et souris
• Logiciel de contrôle : IPG Core HMI
• Vision : visible & infrarouge ; caméra thermique FLIR en option
• Métrologie thermique : boucle de contrôle pyrométrique en option
• Extraction des fumées : aspiration avec contrôle du débit, de la température et des COV
• Dimensions (L x P x H) : 1000 x 1260 x 3050 mm
• Source laser IPG : série DLS (4,5–20 kW) ; intégration laser externe
• Tête de livraison du faisceau : tête de projection IPG
