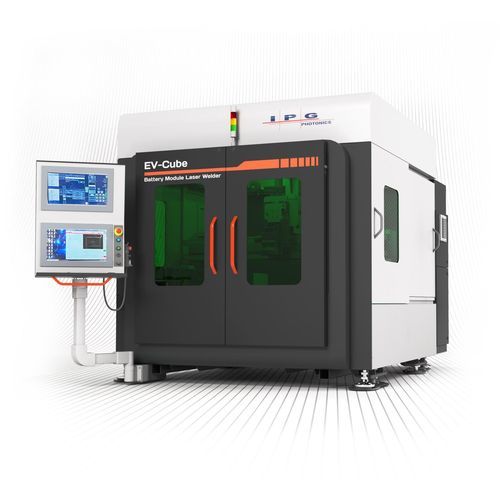

Machine de soudage laser à fibre EV series

automatiqueà intégrerpour aluminium

Vue d'ensemble
Les systèmes de soudage de modules de batterie sont des postes de travail automatisés pour le soudage barrette‑vers‑cellule des modules. Configurables pour chargement manuel ou passage par convoyeur, ces systèmes prennent en charge le développement de procédé, le prototypage et la production en faible volume. L'utilisation de lasers fibre IPG et d'une programmation optimisée permet, selon la configuration (ex. EV‑Cube), d'atteindre des vitesses jusqu'à 15 cellules cylindriques par seconde.

Principales caractéristiques

• Soudage automatisé busbar‑vers‑cellule avec options de chargement (manuel ou convoyeur).
• Vitesse de soudage : jusqu'à 15 cellules cylindriques par seconde (selon système/configuration).
• Architecture clé en main et modulaire pour développement de procédé et faibles séries.
• Base en granit et moteurs linéaires pour amortissement des vibrations et précision de positionnement.

Matériaux et compatibilité des cellules

• Types de cellules supportées : cylindrique, prismatique, pochette (pouch).
• Matériaux soudables courants : cuivre, aluminium, nickel, acier inoxydable, acier nickelé, cuivre nickelé et assemblages dissemblables.

Options système et outillage

• Services optionnels de développement d'outillage pour améliorer le rendement selon les formats de cellules.
• Outillage IPG conçu sur mesure ; acceptation possible d'outillage tiers selon configuration.
• Chargement des modules : manuel ou passage par convoyeur avec portes d'entrée/sortie automatisées.

Qualité produit et mesure en temps réel
La mesure de soudure en cours de process, en option, mesure directement la profondeur de pénétration de chaque cordon pour permettre une vérification 100 % des soudures. La surveillance en temps réel détecte la dérive du procédé et vérifie la pénétration dans l'enveloppe de la cellule pour réduire les risques de défaillance et de rappel produit.

Lasers et distribution de faisceau

• Types de lasers : onde continue (CW), quasi‑CW, pulsé et mode à faisceau ajustable (AMB).
• Options double faisceau : puissances en cœur monomode jusqu'à 3 kW pour soudage haute vitesse.
• Options de distribution : faisceau fixe, balayage (scanning) et têtes de soudage wobble.

Conception mécanique et cinématique

• Base en granit pour rigidité structurelle et amortissement des vibrations.
• Moteurs linéaires pour précision de positionnement et augmentation de la vitesse système.
• Capacité exemple : modules jusqu'à ~1 × 1 m et poids jusqu'à ~450 kg (selon configuration).

Logiciel et contrôles

• Logiciel opérateur préchargé et testé fournissant interface de programmation et HMI (HMI2 ou contrôle PLC selon modèle).
• Options de contrôle et recettes assurant un déploiement rapide et la répétabilité du procédé.

Comparaison (spécifications sélectionnées)
Spécification — Système EV‑Cube — Système EV‑Flex
Type de cellule : Cylindrique, Prismatique, Pochette — Cylindrique, Prismatique, Pochette
Vitesse de soudage : 15 cellules/s — 4+ cellules/s
Taille max module : 1100 L x 1100 l x 600 H (mm) — 1200 L x 1000 l x 300 H (mm)
Matériaux : Aluminium, Cuivre, Acier, Dissimilaire — Aluminium, Cuivre, Acier, Dissimilaire
Précision position soudure : ±50 μm — ±250 μm
Répétabilité positionnement XY : ±10 μm — ±10 μm
Chargement module : Manuel ou passage convoyeur — Manuel ou passage convoyeur
Outillage : Outillage IPG sur mesure — Outillage IPG sur mesure & tiers
Logiciel de contrôle : HMI2 — Contrôle PLC Siemens 3 axes
Dimensions : 2600 L x 2200 l x 1800 H mm — 3500 L x 2500 l x 2900 H mm

Applications et valeur

• Destiné aux fabricants de batteries et modules EV pour le soudage busbar‑vers‑cellule à haute cadence.
• Fournit développement de procédé, programmation et support applicatif pour une mise en service rapide.
• Services optionnels d'outillage et d'ingénierie réalisés pour maximiser le rendement sur cellules cylindriques, prismatiques et pochette.

Caractéristiques / spécifications techniques

• Vitesse maximale de soudage : jusqu'à 15 cellules cylindriques/s (selon configuration).
• Types de cellules supportées : cylindrique, prismatique, pochette.
• Empreinte modulaire typique (EV‑Cube) : 1100 × 1100 × 600 mm.
• Masse module maximale : jusqu'à ~450 kg (selon options).
• Précision position soudure (EV‑Cube) : ±50 μm ; Répétabilité XY : ±10 μm.
• Matériaux : aluminium, cuivre, acier, combinaisons dissemblables, variantes nickelées.
• Option : mesure en temps réel pour vérification 100 % des soudures.
• Modes laser disponibles : CW, quasi‑CW, pulsé, AMB ; configurations double faisceau jusqu'à 3 kW.
• Distribution de faisceau : fixe, scanning, wobble.
• Mécanique : base granit, moteurs linéaires.
• Contrôle/logiciel : HMI2 préchargé ou options PLC selon modèle.
