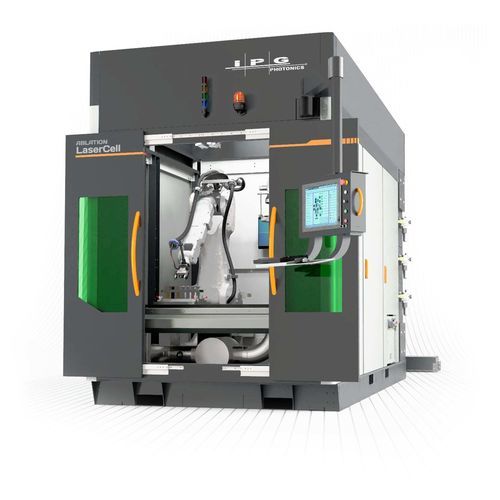

Système d'ablation laser pour pièces détachées LaserCell 4000

automatiquepour applications médicales

Aperçu
Le LaserCell 4000 est un système automatisé de nettoyage laser de classe 1 conçu pour le nettoyage à grande vitesse des surfaces, l'élimination des revêtements et la préparation de surface en production, remise à neuf et réparation. L'ablation laser est un procédé sans contact qui supprime l'utilisation de médias de nettoyage et réduit les déchets de procédé. La conception modulaire clé en main permet une installation rapide et des configurations logicielles adaptées aux pièces.

Caractéristiques principales

• Nettoyage laser automatisé en enceinte Classe 1
• Surface maximale des pièces : 1 × 1,5 m
• Neuf configurations de chargement pour flexibilité de production
• Intégration possible de robots 6 axes en simple ou double configuration
• Extraction des fumées et poussières intégrée et verrouillable

Capacités
Les paramètres laser configurables (impulsion, longueur d'onde et énergie) optimisent l'ablation selon les matériaux. Le système accepte des agencements robotisés mono ou double 6 axes pour amener la tête laser sur une pièce stationnaire ou déplacer la pièce sous une tête fixe. IPG propose des services de développement de procédé et de programmation pour optimiser les temps de cycle.

Préparation de surface de précision

• Pré-nettoyage pour améliorer la qualité de soudure sans endommager le substrat
• Texturation ou nettoyage pré-adhésif pour augmenter l'adhérence
• Pré-nettoyage avant EB-PVD et plasma spray pour prolonger la durée des revêtements
• Décapage de revêtements pour réparations rapides sans affecter le matériau de base
• Nettoyage de saleté, tartre et oxydes sur pièces tournantes en vue d'inspection
• Maintenance de moules par suppression d'agents de démoulage et résidus

Extraction intégrée des fumées et poussières
Le LaserCell 4000 intègre un module d'extraction des fumées programmable et verrouillable, piloté depuis l'interface opérateur ; l'état d'extraction peut empêcher le fonctionnement du laser si l'extraction n'est pas active.

Logiciel
Le système inclut IPGCore (basé sur .NET Core et JavaScript) offrant des écrans dynamiques, des outils de flux de travail, authentification, gestion des utilisateurs et utilitaires de gestion hiérarchique dans l'IHM industrielle.

Applications & secteurs

• Décapage et élimination de peintures et revêtements
• Nettoyage et remise à neuf de composants aéronautiques
• Décontamination nucléaire
• Nettoyage et stérilisation d'instruments médicaux
• Nettoyage hygiénique d'équipements agroalimentaires
• Production, remise à neuf et réparation dans l'automobile, l'énergie et autres secteurs

Caractéristiques techniques

• Modèle : LaserCell 4000
• Taux d'enlèvement : jusqu'à 450 cm²/sec
• Manipulation robotisée : Process-to-Part : 1000 × 1500 × 1000 mm ; Part-to-Process : 165 × 300 × 600 mm, jusqu'à 25 kg
• Options robot : ABB, FANUC, KUKA, Yaskawa
• Outillage : plateaux pièces et préhenseurs robot sur mesure
• Chargement des pièces : manuel standard, options robot externe ou convoyeur
• Extraction : module monté, programmable et verrouillable
• Affichage : moniteur 17 pouces avec clavier et souris
• Logiciel de contrôle : IPGCore
• Dimensions : 4200 × 2200 × 3000 mm
• Source laser IPG : sélectionnée selon application (typique : impulsions en nanosecondes)
• Intégration laser : interne ou externe
• Tête de faisceau : scanner IPG haute puissance
• Zone de travail du scanner : jusqu'à 250 × 250 mm
• Options : robot externe ou passage convoyeur ; système de brumisation Process Assist programmable
