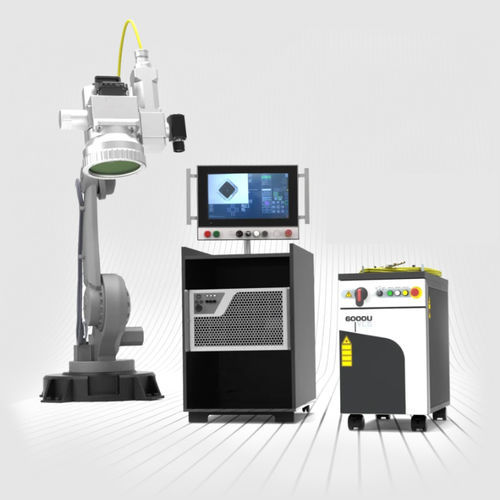

Station de soudage Laser

automatiquerobotisée

Présentation
Le système de soudage laser intégré (ILWS) est une solution modulaire prête à être déployée, combinant sources laser IPG, distribution du faisceau avec scanners IPG haute puissance, logiciel de contrôle et modules optionnels tels que la vision intégrée et la mesure de soudure en temps réel. ILWS vise à simplifier la configuration, la programmation et la mise en production pour les applications de soudage automatisé sans contact.

Principaux avantages

• Conçu pour le soudage laser à grande vitesse en environnement de production
• Positionnement des pièces simplifié pour réduire la complexité des montages
• Installation et configuration rapides pour intégrateurs et clients auto‑intégrateurs

Distribution flexible du faisceau
Les scanners IPG haute puissance dévient le faisceau en X et Y pour permettre le soudage distant sur une large zone de travail. Cette distribution s'adapte à diverses géométries de cordons et à plusieurs points de soudure sur une même pièce tout en limitant les mouvements mécaniques et les exigences robotisées.

Soudage à haute productivité
ILWS prend en charge des procédés de soudage automatisés sans contact pour des applications à fort débit telles que les ensembles de batteries EV et les hairpins de moteurs électriques. La source laser est sélectionnée en fonction de l'application pour atteindre la pénétration et les temps de cycle requis avec un bridage minimal des pièces.

Mesure de soudure en temps réel
L'option de mesure en cours de procédé capture chaque soudure pendant l'exécution afin d'assurer la traçabilité et le contrôle qualité au niveau du cordon. Cela réduit le besoin de contrôles destructifs post-soudage et permet la détection de dérives du procédé via les données dimensionnelles des soudures.

Correction automatique de la position des pièces
Un système de vision intégré en option détecte le mauvais positionnement des pièces et compense automatiquement les coordonnées de soudage (correction jusqu'à ±12 mm), diminuant les exigences sur l'alimentation et la précision des outillages.

Options & accessoires

• Mesure directe de la soudure en temps réel (surveillance en procédé)
• Système de vision intégré pour correction automatique de la position des pièces
• Assemblage Air‑Knife réglable

Déploiement & support
ILWS est livré en tant que solution hautement configurable pour intégrateurs et clients finaux. IPG propose le développement de procédé et la programmation du système afin d'optimiser chaque configuration pour la vitesse et la répétabilité de soudage. Les systèmes peuvent être fournis entièrement intégrés et prêts à être installés en atelier.

Caractéristiques / spécifications techniques

• Répétabilité du positionnement de la soudure : <5 urad rms
• Affichage et exploitation : écran tactile 15,6 pouces
• Logiciel de contrôle : ILWS Manager
• Source laser IPG : laser à fibre adapté à l'application
• Puissance de sortie laser : jusqu'à 12 kW
• Tête de distribution du faisceau : scanner IPG haute puissance
• Zone de travail du scanner : jusqu'à 250 x 250 mm
• Distance de travail du scanner : jusqu'à 500 mm
• Mesure de la soudure : mesure directe en temps réel (option)
• Système de vision intégré : correction automatique de position des pièces (option)
• Couteau à air : assemblage Air‑Knife réglable (option)
