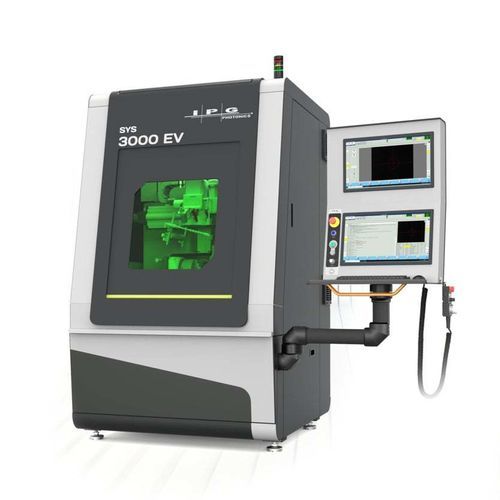

Station de soudage automatique SYS-3000-EV

Laser

Présentation
SYS-3000-EV est un poste de traitement laser conçu pour la R&D et le développement rapide de procédés destiné aux fabricants de batteries et composants de véhicules électriques. Le système offre un encombrement compact et une grande enveloppe de travail, et utilise les mêmes composants et processus que les lignes de production pour faciliter la montée en cadence vers la production de masse.

Principales caractéristiques

• Plage de travail XY : 600 x 400 mm
• Plage de travail XYZ : 600 x 400 x 300 mm
• Mouvement du système : jusqu'à 5 axes
• Empreinte système : env. 1,3 x 1,5 m
• Interface de contrôle : écran tactile 21,5" avec clavier et souris

Lasers optimisés pour les applications EV

• Technologie double faisceau : réduit les éclaboussures tout en maintenant la vitesse de soudage pour une géométrie de soudure plus constante.
• Faisceaux monomode : focalisation élevée permettant une pénétration rapide, même sur métaux réfléchissants.
• Fiabilité des lasers IPG : stabilité de puissance et composants industriels pour des performances répétables en production.

Mesure des soudures en temps réel
L'option de mesure des soudures en temps réel contrôle chaque soudure pendant le procédé pour assurer une qualité à 100 %. La surveillance en cours de processus fournit des données immédiates sur les propriétés dimensionnelles et alerte en cas de dérive, réduisant les essais destructifs post-soudure.

Installation et intégration
Le SYS-3000-EV est conçu pour un déploiement rapide en atelier. Le logiciel IPGCore intègre le contrôle des axes, la vision, les paramètres laser, la programmation des têtes de processus et les équipements auxiliaires, et inclut des bibliothèques de routines préchargées pour accélérer la mise en production.

De la R&D à la production
Poste clé en main compact pour le soudage de batteries permettant un développement rapide des procédés avec des composants équivalents à la production. Un convoyeur traversant et des options d'automatisation permettent l'intégration dans les lignes de fabrication de batteries pour la montée en cadence.

Caractéristiques / spécifications techniques

• Modèle : SYS-3000-EV
• Plage de travail XYZ : 600 x 400 x 300 mm
• Plage de travail XY : 600 x 400 mm
• Précision de positionnement : XY : ±25 µm, Z : ±5 µm* (valeurs par axe sur toute la course)
• Répétabilité bidirectionnelle : ±5 µm*
• Mouvement du système : jusqu'à 5 axes
• Chargement des pièces : options manuelles, convoyeur et automatisées
• Affichage & exploitation : écran tactile 21,5" avec clavier et souris
• Logiciel de contrôle : IPGCore
• Dimensions (standard) : 1300 L x 1550 P x 2250 H mm
• Dimensions (option longue focale) : 1300 L x 1550 P x 2500 H mm
• Source laser IPG : sélectionnée selon l'application (intégration interne ou externe)
• Tête de distribution du faisceau : scanner haute puissance IPG
• Option mesure de soudure : IPG Mesure en temps réel des soudures
• Remarques : toutes les valeurs par axe sur la totalité de la course. Disponibilité produit variable selon région.
