Électrobroche d'usinage ES748
de mise en hauteurhaute puissancepour l'industrie

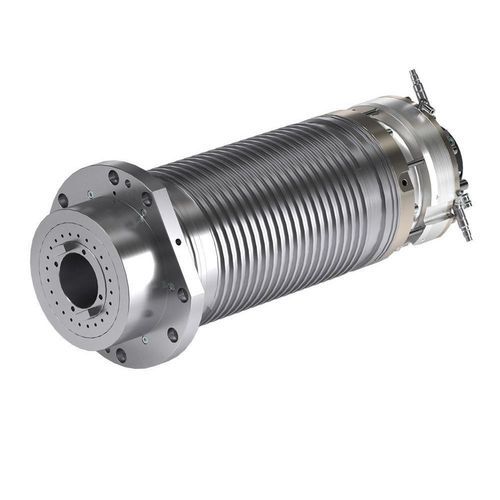

Électrobroche d'usinage - ES748 - HSD - de mise en hauteur / haute puissance / pour l'industrie
Électrobroche d'usinage - ES748 - HSD - de mise en hauteur / haute puissance / pour l'industrie
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de HSD

Caractéristiques

Fonction
d'usinage, de mise en hauteur, haute puissance, pour l'industrie
Entraînement
à moteur asynchrone
Nez de broche
ISO
Lubrification/refroidissement
à refroidissement liquide
Autres caractéristiques
à haute vitesse, avec changeur automatique d'outils
Vitesse de rotation

12 000 rpm
(75 398,2237 rad.min-1)

Diamètre

205 mm
(8,1 in)

Description

Présentation
Découvrez l'ES748, une électrobroche ATC de forte puissance conçue pour l'usinage industriel de divers matériaux et métaux. L'ES748 est proposée dans une configuration de classe 20 kW et destinée aux opérations d'usinage intensif nécessitant un refroidissement liquide et une interface porte-outil ISO 50.

Points forts
  • Famille / dénomination commerciale : ES748 (version 20 kW présentée)
  • Puissance continue et en court terme élevée (S1 / S6 40%)
  • Moteur asynchrone avec refroidissement liquide
  • Interface porte-outil ISO 50 et passage de fluide (coolant-through)
  • Lubrification des roulements : graisse


Accessoires (exemples pour ES748)
  • Vis de retenue pour porte-outil HSD ISO 40
  • Vis de retenue pour porte-outil HSD CAT40
  • Refroidisseur d'eau (chiller)
  • Échangeur thermique eau/air


Contenu associé
La page produit met en avant des études de cas et la participation à des salons avec des exemples d'applications et d'installations illustrant les performances de l'ES748 en conditions industrielles réelles.

Fiche technique (tableau)
ES748 - 20kW
Diamètre du corps [mm] : Ø205
Vitesse max [rpm] : 12.000
Type de moteur : Asynchrone
Couple S1/S6 (40%) [Nm] : 95.5 / 114.5
Puissance S1/S6 (40%) [kW] : 20 / 24
Interface porte-outil : ISO 50
Refroidissement : Liquide
Lubrification des roulements : Graisse
Poids [kg] : env. 30
Passage de liquide par arbre : Oui
Capteur de vibration : Non
Capteur d'allongement : Non
Blocage d'arbre : Non
Fonction de précontrainte des roulements : Non
Kit arbre : Non
Carénage de refroidissement : Non

Caractéristiques techniques
  • Modèle : ES748 (20 kW)
  • Diamètre du corps : Ø205 mm
  • Vitesse maximale : 12 000 tr/min
  • Type de moteur : Asynchrone
  • Couple (S1 / S6 40%) : 95.5 Nm / 114.5 Nm
  • Puissance (S1 / S6 40%) : 20 kW / 24 kW
  • Interface porte-outil : ISO 50
  • Refroidissement : Liquide (passage de liquide par arbre pris en charge)
  • Lubrification des roulements : Graisse
  • Poids : env. 30 kg
  • Capteur de vibration : Non (non fourni)
  • Capteur d'allongement : Non
  • Blocage d'arbre / kit arbre / précontrainte des roulements / carénage de refroidissement : Non fournis en standard
