Électrobroche d'usinage ES951 series
de fraisagede mise en hauteurà moteur asynchrone

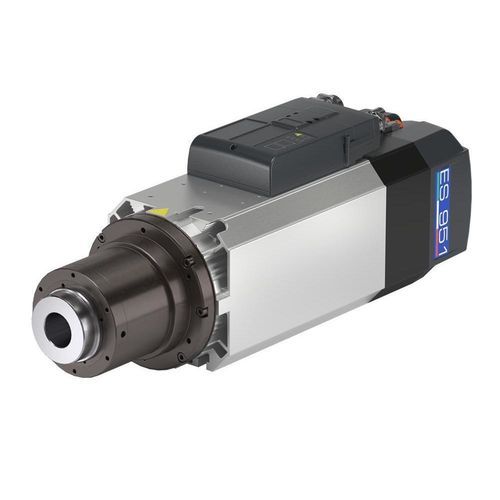

Électrobroche d'usinage - ES951 series - HSD - de fraisage / de mise en hauteur / à moteur asynchrone
Électrobroche d'usinage - ES951 series - HSD - de fraisage / de mise en hauteur / à moteur asynchrone
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de HSD

Caractéristiques

Fonction
de fraisage, d'usinage, de mise en hauteur
Entraînement
à moteur asynchrone
Nez de broche
HSK, ISO 30
Lubrification/refroidissement
à refroidissement liquide, lubrification à la graisse, à ventilation forcée
Autres caractéristiques
à haute vitesse, avec changeur automatique d'outils
Vitesse de rotation

Max: 36 000 rpm
(226 194,6711 rad.min-1)

Min: 18 000 rpm
(113 097,3355 rad.min-1)

Diamètre

Max: 145 mm
(5,7 in)

Min: 142 mm
(5,6 in)

Description

Présentation
L'ES951 de HSD est une électrobroche ATC à moteur asynchrone conçue pour l'usinage industriel du bois, des composites et d'autres matériaux techniques. Proposée en plusieurs variantes de puissance et d'interfaces outils, elle s'adapte à divers besoins d'usinage.

Matériaux / Applications
  • Bois
  • Composite
  • Métaux et matériaux techniques


Accessoires
  • Fourche pour porte-outils ISO30/40 et HSK F63
  • Queue (pullstud) pour porte-outil ISO30 pour broche ES950-951 (sans outil pneumatique)
  • Porte-outils ISO30 - ER32
  • Porte-outils HSK F63 - ER32
  • Bride pour agrégat pour ES950-951-929X (nez long ou court)
  • Refroidisseur à eau (chiller)
  • Échangeur de chaleur eau/air
  • Câbles pré-câblés pour ES950-951


Variantes techniques
Variantes disponibles : ES951 6,5 kW ; 8 kW ; 8,5 kW ; 11 kW ; 16 kW (deux versions) ; 25 kW. Diamètre de corps commun : □ 142 x 145 mm. Vitesses maximales selon variante : 18 000 tr/min, 24 000 tr/min et 36 000 tr/min. Interfaces outils : ISO 30, HSK F63, HSK E63, HSK F50 (selon variante). Refroidissement : ventilation forcée (ventilateur électrique) ou refroidissement liquide selon version.

Caractéristiques / spécifications techniques
  • Modèle : ES951
  • Fabricant : HSD
  • Type de moteur : Asynchrone
  • Plage de puissance (S1 / S6 40%) : de 6,5 / 7,8 kW à 25 / 30 kW selon variante
  • Plage de couple (S1 / S6 40%) : de 3,4 / 4,1 Nm à 23,9 / 28,6 Nm selon variante
  • Vitesses maximales : 18 000 / 24 000 / 36 000 tr/min (selon variante)
  • Diamètre de montage : □ 142 x 145 mm
  • Interfaces outils : ISO 30, HSK F63, HSK E63, HSK F50 (selon variante)
  • Lubrification des roulements : Graisse
  • Poids : env. 25 à 30,5 kg selon variante
  • Refroidissement via arbre (through-spindle coolant) : Non (pour les variantes listées)
  • Options sur demande : outil pneumatique, capteur de vibration, capteur thermique sur roulements avant, bride anti-rotation d'agrégat, connexion Wi‑Fi & myHSD
  • Kit d'arbre : disponible
