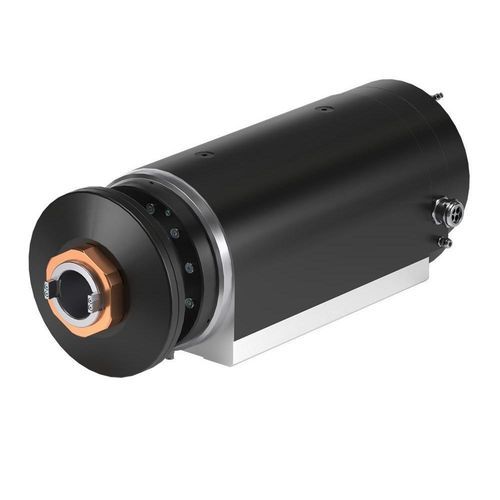

Électrobroche d'usinage ES850

de mise en hauteurhaute puissanceà moteur asynchrone

Présentation
L'électrobroche HSD ES850 est une broche industrielle refroidie par liquide, conçue pour l'usinage d'une large gamme de matériaux et de métaux. Cette fiche concerne la configuration ES850 - 35 kW, adaptée aux applications demandant puissance et couple élevés.

Matériaux recommandés

• PIERRE
• VERRE

Fiche technique
ES850 - 35 kW

• Diamètre de corps : Ø 265 mm
• Vitesse maximale : 8 000 tr/min
• Type de moteur : moteur asynchrone
• Couple S1 / S6 (40 %) : 239 Nm / 273 Nm
• Puissance S1 / S6 (40 %) : 35 kW / 40 kW
• Interface outil : ISO 50
• Refroidissement : refroidissement liquide ; boîtier de refroidissement : Oui ; liquide de coupe par arbre : Oui
• Lubrification des roulements : graisse ; fonction de précharge : Non
• Capteurs : capteur de vibration : Non ; capteur d'allongement : Non
• Blocage d'arbre : Non ; kit d'arbre : Non
• Poids : env. 30 kg (indiqué « - 30 »)

Accessoires

• Pullstud pour porte-outils ISO40 HSD
• Pullstud pour porte-outils CAT40 HSD
• Pullstud pour porte-outils ISO40 HSD
• Échangeur de chaleur eau/air
• Refroidisseur d'eau (chiller)

Caractéristiques / spécifications techniques

• Variante modèle : ES850 - 35 kW
• Diamètre de montage compact : Ø 265 mm
• Classe couple élevée : 239 / 273 Nm (S1 / S6 40 %)
• Interface ISO 50 pour porte-outils lourds
• Refroidissement liquide et boîtier de refroidissement ; alimentation de liquide via l'arbre disponible
• Technologie moteur : moteur asynchrone ; roulements lubrifiés à la graisse
• Accessoires disponibles pour la rétention d'outil et la gestion thermique

Remarques
Produit présenté en configuration 35 kW (ES850 - 35 kW). Pour d'autres variantes ou données détaillées, se référer à la documentation HSD ou contacter le fabricant.
