Électrobroche pour usinage ES514
de mise en hauteurhaute puissanceà moteur asynchrone

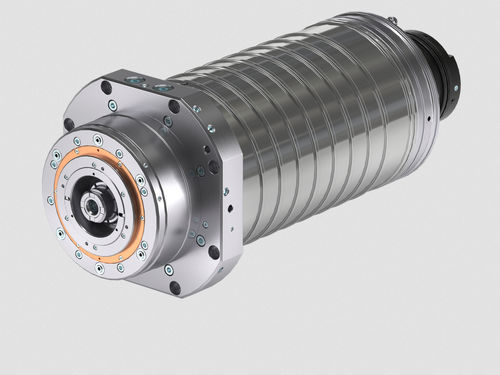

Électrobroche pour usinage - ES514 - HSD - de mise en hauteur / haute puissance / à moteur asynchrone
Électrobroche pour usinage - ES514 - HSD - de mise en hauteur / haute puissance / à moteur asynchrone
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de HSD

Caractéristiques

Fonction
pour usinage, de mise en hauteur, haute puissance
Entraînement
à moteur asynchrone
Nez de broche
HSK-A 100
Lubrification/refroidissement
à refroidissement liquide
Autres caractéristiques
à haute vitesse
Vitesse de rotation

8 000 rpm, 10 000 rpm
(50 265,4825 rad.min-1, 62 831,8531 rad.min-1)

Diamètre

230 mm
(9,1 in)

Description

Présentation
L'électrobroche ES514, conçue et fabriquée par HSD, est une électrobroche asynchrone haute puissance destinée à l'usinage industriel lourd des métaux. Application : Métal.

Fiche technique (tableau)
ES514 - 34 kW
Diamètre du corps [mm] - Ø230
Vitesse max [tr/min] (graisse / air-huile) - 8 000 / 10 000
Type de moteur - Asynchrone
Couple S1/S6 (40%) [Nm] - 191 / 229
Puissance S1/S6 (40%) [kW] - 34 / 31
Interface outil - HSK A100
Refroidissement - Liquide
Graissage des roulements - Graisse
Poids [kg] - 150
Refroidissement par arbre - Oui
Capteur de vibrations - Oui
Capteur d'allongement - Sur demande
Blocage d'arbre - Sur demande
Fonction précontrainte des roulements - Non
Kit arbre - Non
Carénage de refroidissement - Sur demande

Avantages
  • Électrobroche haute puissance adaptée à l'usinage industriel lourd
  • Moteur asynchrone fournissant jusqu'à 34 kW (S1) avec profils S6 disponibles
  • Deux configurations de vitesse maximale selon lubrification/refroidissement (graisse 8 000 tr/min / air-huile 10 000 tr/min)
  • Grand diamètre de corps (Ø230 mm) et masse importante (150 kg) pour une meilleure stabilité en usinage
  • Interface outil HSK A100 pour outillage haute vitesse et haute précision
  • Refroidissement liquide et passage de fluide par l'arbre pour intégration du fluide de coupe
  • Roulements graissés ; capteur de vibrations de série ; capteur d'allongement et blocage d'arbre disponibles sur demande

Caractéristiques techniques
  • Modèle : ES514
  • Diamètre du corps : Ø230 mm
  • Vitesse max (graisse / air-huile) : 8 000 / 10 000 tr/min
  • Type de moteur : Asynchrone
  • Couple S1/S6 (40%) : 191 / 229 Nm
  • Puissance S1/S6 (40%) : 34 / 31 kW
  • Interface outil : HSK A100
  • Refroidissement : Liquide
  • Graissage des roulements : Graisse
  • Poids : 150 kg
  • Refroidissement par arbre : Oui
  • Capteur de vibrations : Oui
  • Capteur d'allongement : Sur demande
  • Blocage d'arbre : Sur demande
  • Fonction précontrainte des roulements : Non
  • Kit arbre : Non
  • Carénage de refroidissement : Sur demande
