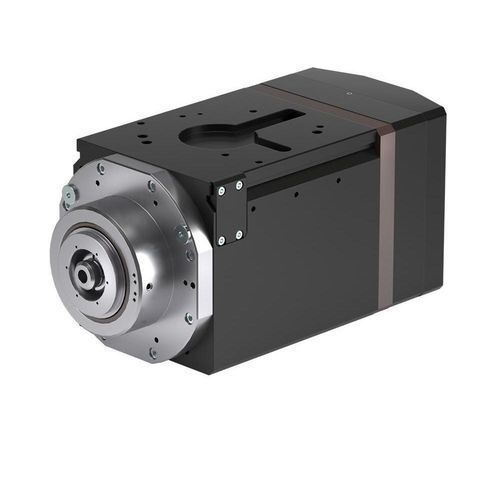

Électrobroche de découpe ES779

de productionpour perçaged'usinage

Présentation
Découvrez les electrobroches ES779 conçues et fabriquées par HSD Mechatronics pour l'usinage de différents matériaux, notamment les composites et le bois. La famille ES779 est proposée en plusieurs puissances et configurations afin de répondre à divers besoins d'application.

Fiche technique
Modèle | ES779 - 10kW | ES779 - 10kW | ES779 - 15kW | ES779 - 15kW | ES779 - 22kW
Diamètre corps [mm] | □ 150x150 | □ 150x150 | □ 150x150 | □ 150x150 | □ 150x150
Vitesse max [tr/min] | 24000 | 15000 | 24000 | 18000 | 24000
Type moteur | Asynchrone | Asynchrone | Asynchrone | Asynchrone | Synchrone
Couple S1/S6 (40%) [Nm] | 12,7 / 15,3 | 12,7 / 15,3 | 11,9 / 14,3 | 11,9 / 14,3 | 20 / 22,6
Puissance S1/S6 (40%) [kW] | 10 / 12 | 10 / 12 | 15 / 18 | 15 / 18 | 22 / 25
Interface outil | HSK F63 | HSK E63 | HSK F63 | HSK A63 / E63 | HSK F63 / A63 / E63
Refroidissement | Liquide | Liquide | Liquide | Liquide | Liquide
Graissage roulements | Graisse | Graisse | Graisse | Graisse | Graisse
Poids [kg] | 31 | 31 | 31 | 31 | 31
Refroidissement par arbre | Oui (sur demande) | Oui (sur demande) | Oui (sur demande) | Oui (sur demande) | Oui (sur demande)
Outil pneumatique | Oui (sur demande) | Oui (sur demande) | Oui (sur demande) | Oui (sur demande) | Oui (sur demande)
Capteur de vibration | Non | Non | Non | Non | Non
Capteur thermique sur roulements avant | Non | Non | Non | Non | Non
Kit arbre | Oui | Oui | Oui | Oui | Non
Bride anti-rotation agrégat | Sur demande | Sur demande | Sur demande | Sur demande | Sur demande

Accessoires

• Fourche d'outil pour porte-outils ISO30/40 et HSK F63
• Porte-outils ISO30 - ER32
• Porte-outils HSK F63 - ER32
• Groupe frigorifique eau
• Échangeur thermique eau/air

Produits associés

• Agrégat de perçage
• Agrégat de fraisage
• Agrégat de découpe
• Agrégat flottant
• MK250
• HS673
• HS675
• HS655

Caractéristiques

• Brand: HSD Mechatronics
• Dénomination commerciale (modèle): ES779
• Variantes de puissance disponibles: 10 kW, 15 kW, 22 kW (valeurs S1 / S6 indiquées dans la fiche technique)
• Vitesse maximale de broche: jusqu'à 24000 tr/min (selon configuration)
• Diamètre du corps: □ 150x150 mm
• Type de moteur: Asynchrone ou Synchrone selon variante
• Couple (S1 / S6 40%): de 11,9 à 22,6 Nm selon la variante
• Interfaces outils supportées: HSK F63, HSK E63, HSK A63, ER32 (selon configuration)
• Refroidissement: refroidissement liquide (standard)
• Graissage des roulements: graisse
• Poids: env. 31 kg
• Refroidissement par arbre: disponible sur demande
• Option outil pneumatique: disponible sur demande
• Capteur de vibration: non présent
• Capteur thermique roulement avant: non présent
• Kit arbre: disponible pour la plupart des variantes
• Bride anti-rotation d'agrégat: disponible sur demande
